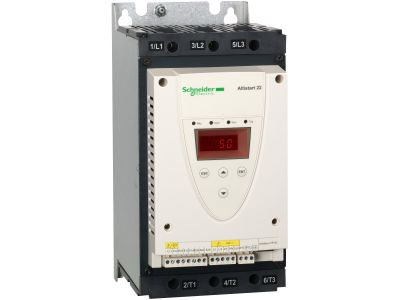

Układ łagodnego rozruchu ATS22 3-fazowe 230/600VAC 50/60Hz 45kW 75A IP20 Altistart 22 | ATS22D75S6 Schneider Electric

Opis i Kluczowe Cechy

Układ łagodnego rozruchu Altistart 22, model ATS22D75S6, przeznaczony jest do płynnego sterowania trójfazowymi silnikami asynchronicznymi. Urządzenie obsługuje napięcie zasilania 230–600 VAC (50/60 Hz) i prąd do 75 A, co umożliwia pracę z silnikami o mocy do 45 kW. Zintegrowany bypass oraz wbudowany miernik temperatury PTC podnoszą niezawodność i żywotność maszyn. Kompaktowa obudowa o stopniu ochrony IP20 ułatwia montaż w rozdzielnicach.

• Prąd znamionowy 75 A: zapewnia bezpieczną pracę z silnikami o znacznym obciążeniu, bez ryzyka przeciążenia układu.
• Zakres napięcia 230–600 VAC: uniwersalność zastosowania w sieciach niskiego napięcia (3-fazowe, 50/60 Hz) – jeden model do różnych instalacji.
• Zintegrowany bypass: po zakończeniu rozruchu prąd płynie przez obejście, co redukuje wydzielanie ciepła i hałas, zwiększając sprawność energetyczną.
• Wbudowany miernik temperatury PTC: monitoruje stan silnika i chroni go przed przegrzaniem, przedłużając żywotność napędu.
• Kompatybilność z oprogramowaniem SoMove: ułatwia konfigurację, zapisywanie i eksport ustawień – szybki start i serwis.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich dyrektyw Unii Europejskiej (niskonapięciowej LVD i kompatybilności elektromagnetycznej EMC) i posiada oznaczenie CE. Zaprojektowany zgodnie z międzynarodowymi standardami dla urządzeń do łagodnego rozruchu silników.

Zastosowanie

Układ Altistart 22 dedykowany jest do sterowania rozruchem i zatrzymywaniem trójfazowych silników asynchronicznych w maszynach przemysłowych i instalacjach budynkowych. Sprawdza się tam, gdzie wymagane jest płynne narastanie momentu obrotowego.

• Sterowanie pompami wirowymi i tłokowymi – eliminacja uderzeń hydraulicznych.
• Rozruch wentylatorów i sprężarek śrubowych – ograniczenie naprężeń mechanicznych.
• Napędy taśmociągów, mieszadeł i innych maszyn o dużym momencie bezwładności.
• Automatyka budynkowa i instalacje przemysłowe wymagające płynnego startu silników do 45 kW.

Wskazówki Montażowe

Montaż, podłączenie i uruchomienie urządzenia może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie DIN (TH35) w rozdzielnicy. Momenty dokręcania zacisków oraz przekrój przewodów należy dobierać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami (np. dla prądu 75 A zalecany przekrój min. 16 mm² Cu). Należy zapewnić swobodny przepływ powietrza wokół radiatora – nie kryć obudowy materiałami izolacyjnymi.

FAQ

• Czy układ posiada wbudowany bypass? Tak, układ wyposażony jest w zintegrowany bypass, który po zakończeniu rozruchu zwieraja tyrystory, redukując straty ciepła i hałas.
• Jaki stopień ochrony ma ATS22D75S6? Stopień ochrony obudowy wynosi IP20 – urządzenie nadaje się do montażu w suchych pomieszczeniach, wewnątrz rozdzielnic.
• Jakie silniki można sterować? Układ przeznaczony jest do trójfazowych silników asynchronicznych o napięciu 230-600 VAC, prądzie do 75 A i mocy do 45 kW (w konfiguracji gwiazda).
