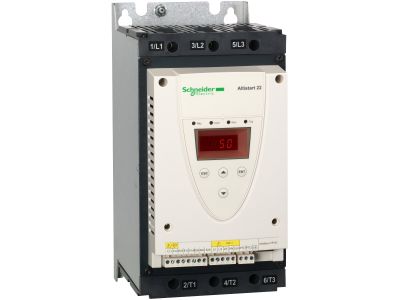

Układ łagodnego rozruchu ATS22 3-fazowe 230/600VAC 50/60Hz 37kW 62A IP20 Altistart 22 | ATS22D62S6 Schneider Electric

Opis i Kluczowe Cechy

Układ łagodnego rozruchu Altistart 22 (symbol ATS22D62S6) to 3-fazowy softstart przeznaczony do asynchronicznych silników trójfazowych. Urządzenie oferuje prąd znamionowy 62A i zakres napięcia zasilania 230–600 V AC, co pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przeciążeń. Dzięki zintegrowanemu bypassowi redukuje hałas i wydzielanie ciepła, a wbudowany miernik temperatury PTC chroni silnik przed przegrzaniem. Kompaktowa konstrukcja umożliwia montaż w różnych typach maszyn.

• Prąd 62 A: zapewnia bezpieczną pracę silników o mocy do 37 kW w warunkach ciągłego obciążenia.
• Napięcie 230–600 V AC: szeroki zakres zasilania umożliwia stosowanie w instalacjach o różnym poziomie napięcia bez konieczności dodatkowej konfiguracji.
• Zintegrowany bypass: po rozruchu zwierany jest obwód tyrystorów, co minimalizuje straty ciepła i hałas akustyczny.
• Monitorowanie temperatury PTC: czujnik w silniku pozwala na ciągłą kontrolę termiczną i chroni uzwojenia przed przegrzaniem.
• Kompatybilność z oprogramowaniem SoMove: łatwe zapisywanie, import i eksport parametrów konfiguracyjnych, co skraca czas uruchomienia.

Zgodność z Normami

Układ łagodnego rozruchu Altistart 22 spełnia wymagania obowiązujących norm międzynarodowych oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej (EMC), co gwarantuje niezawodną pracę w środowiskach przemysłowych.

Zastosowanie

Altistart 22 ATS22D62S6 dedykowany jest do prostych i złożonych maszyn z silnikami asynchronicznymi. Płynny rozruch eliminuje naprężenia mechaniczne, wydłużając żywotność napędzanych urządzeń.

• Sterowanie rozruchem i zatrzymaniem pomp wirowych oraz tłokowych w systemach wodociągowych i kanalizacyjnych.
• Łagodne rozpędzanie wentylatorów w instalacjach wentylacyjnych i klimatyzacyjnych, zapobiegające uderzeniom hydraulicznym.
• Ograniczenie prądu rozruchowego w sprężarkach śrubowych, co zmniejsza obciążenie sieci zasilającej.
• Zastosowanie w maszynach pakujących, przenośnikach i innych urządzeniach wymagających płynnego startu/stopu.

Wskazówki Montażowe

Montaż i podłączenie urządzenia może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Należy stosować przekrój przewodów dobrany do prądu 62 A zgodnie z obowiązującymi przepisami. Moment dokręcania zacisków oraz szczegółowe wymagania dotyczące montażu – według dokumentacji technicznej producenta. Softstart montuje się w obudowie o odpowiednim stopniu ochrony (IP20), zapewniającej swobodny przepływ powietrza chłodzącego.

FAQ

• Czy układ posiada wbudowane podświetlenie/LED? Urządzenie nie jest wyposażone w diody LED sygnalizacyjne. Status pracy można monitorować za pomocą opcjonalnych modułów komunikacyjnych lub oprogramowania SoMove.
• Jaki jest stopień ochrony (IP) softstartu? Stopień ochrony wynosi IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem oraz przed ciałami stałymi o średnicy ≥12,5 mm. Urządzenie nie jest odporne na wilgoć – należy montować je w suchym pomieszczeniu.
• Jakie tryby pracy są dostępne? Układ pracuje w trybie łagodnego rozruchu z regulowanym czasem narastania napięcia i ograniczeniem prądu. Opcjonalnie dostępny jest tryb miękkiego zatrzymania (soft stop). Szczegółowa konfiguracja odbywa się przez SoMove.
