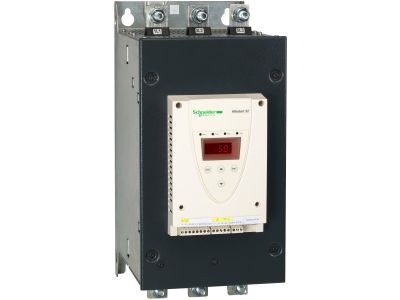

Układ łagodnego rozruchu ATS22 3-fazowe 230/600VAC 50/60Hz 132kW 210A IP00 Altistart 22 | ATS22C21S6 Schneider Electric

Opis i Kluczowe Cechy

Układ łagodnego rozruchu Altistart 22 (symbol ATS22C21S6) to trójfazowy softstarter przeznaczony do sterowania silnikami asynchronicznymi o mocy do 132 kW i prądzie znamionowym 210 A. Zakres napięcia zasilania 230–600 V AC umożliwia pracę w różnych instalacjach przemysłowych. Dzięki zintegrowanemu bypassowi ogranicza wydzielanie ciepła i hałas, a wbudowany miernik temperatury PTC chroni silnik przed przegrzaniem.

• Prąd znamionowy 210 A i moc 132 kW: pozwala zasilać silniki o dużych obciążeniach bez ryzyka przeciążenia styków.
• Zintegrowany bypass: redukuje straty ciepła i hałas podczas pracy, zwiększając efektywność energetyczną i żywotność urządzenia.
• Wbudowany miernik temperatury PTC: monitoruje temperaturę silnika, zapobiegając jego uszkodzeniu w wyniku przegrzania.
• Kompatybilność z programem SoMove: ułatwia konfigurację, zapisywanie i eksportowanie ustawień, skracając czas uruchomienia.
• Małe wymiary i stopień ochrony IP00: konstrukcja otwarta ułatwia odprowadzanie ciepła; wymaga zabudowy w szafie, ale zapewnia elastyczność montażu.

Zgodność z Normami

Układ Altistart 22 jest zgodny z europejskimi normami bezpieczeństwa i posiada certyfikat CE. Zaprojektowany zgodnie ze standardami branżowymi dla urządzeń do łagodnego rozruchu silników, zapewnia niezawodną pracę w instalacjach przemysłowych.

Zastosowanie

Softstarter Altistart 22 znajduje zastosowanie w prostych i złożonych maszynach wymagających płynnego rozruchu i zatrzymania, co eliminuje naprężenia mechaniczne i wydłuża żywotność urządzeń.

• Pompy wirowe i tłokowe – eliminacja uderzeń hydraulicznych podczas rozruchu.
• Wentylatory – redukcja naprężeń w łożyskach i pasach, cichsza praca.
• Sprężarki śrubowe – płynny rozruch chroni silnik przed przeciążeniami startowymi.
• Maszyny przemysłowe (taśmociągi, młyny) – ochrona przed gwałtownym startem i zwiększenie niezawodności.

Wskazówki Montażowe

Montaż układu łagodnego rozruchu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu w szafach sterowniczych na szynie TH35 (DIN) lub płycie montażowej. Przekrój przewodów należy dobrać do prądu znamionowego 210 A zgodnie z normami. Momenty dokręcania zacisków oraz parametry chłodzenia – zgodnie z dokumentacją producenta. Ze względu na stopień ochrony IP00 zapewnij odpowiednią wentylację i zabudowę w szafie chroniącej przed ciałami stałymi.

FAQ

• Czy softstart Altistart 22 wymaga zewnętrznego stycznika do obejścia? Nie, układ posiada zintegrowany bypass, który załącza się po zakończeniu rozruchu, redukując straty ciepła i hałas.
• Jaki jest stopień ochrony IP? Stopień ochrony IP00 oznacza brak ochrony przed ciałami stałymi i wilgocią – urządzenie należy zamontować w szafie o odpowiednim stopniu ochrony.
• Czy softstart monitoruje temperaturę silnika? Tak, wbudowany miernik temperatury PTC chroni silnik przed przegrzaniem, automatycznie wyłączając urządzenie w razie przekroczenia dopuszczalnej temperatury.
