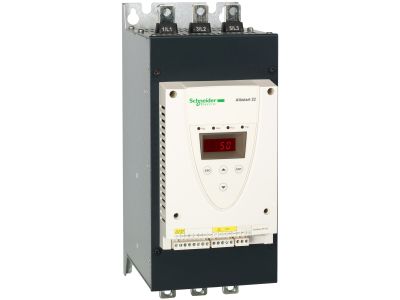

Układ łagodnego rozruchu ATS22 3-fazowe 230/440VAC 50/60Hz 90kW 170A IP00, Altistart 22 | ATS22C17Q Schneider Electric

Opis i Kluczowe Cechy

Układ łagodnego rozruchu Altistart 22 firmy Schneider Electric, model ATS22C17Q, przeznaczony jest do trójfazowych silników asynchronicznych. Oferuje prąd znamionowy 170 A i może zasilać silniki o mocy do 90 kW przy połączeniu w gwiazdę lub do 132 kW przy połączeniu w trójkąt (zakres napięcia 400–440 V AC). Urządzenie pracuje w zakresie napięcia 230–440 V AC i częstotliwości 50/60 Hz. Dzięki kompaktowej konstrukcji i stopniu ochrony IP00 nadaje się do zabudowy w szafach sterowniczych.

• Prąd znamionowy 170 A: umożliwia bezpieczne rozruch silników o dużym obciążeniu, minimalizując ryzyko przeciążenia styków.
• Zintegrowany bypass: po zakończeniu rozruchu omija tyrystory, redukując straty ciepła i hałas, co zwiększa efektywność energetyczną i trwałość urządzenia.
• Miernik temperatury PTC: monitoruje temperaturę uzwojeń silnika, chroniąc go przed przegrzaniem i wydłużając jego żywotność.
• Kompatybilność z programem SoMove: umożliwia łatwe konfigurowanie, zapisywanie i kopiowanie ustawień, co przyspiesza uruchomienie i serwis.
• Mały rozmiar: zwiększa elastyczność montażu w różnych typach maszyn, oszczędzając miejsce w rozdzielni.

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw europejskich i posiada certyfikat CE. Zaprojektowane zgodnie z normami międzynarodowymi dla układów łagodnego rozruchu, gwarantuje bezpieczną pracę w instalacjach przemysłowych. Montaż i użytkowanie zgodne z dokumentacją producenta zapewniają niezawodność.

Zastosowanie

Altistart 22 ATS22C17Q jest przeznaczony do sterowania rozruchem i zatrzymaniem trójfazowych silników asynchronicznych w prostych i złożonych maszynach. Sprawdza się w aplikacjach wymagających płynnego startu, ograniczenia skoków prądu i momentu obrotowego.

• Pompy wirowe i tłokowe – zmniejsza uderzenia hydrauliczne i wydłuża żywotność instalacji.
• Wentylatory – eliminuje szarpnięcia na pasach i łożyskach, zapewniając cichą pracę.
• Sprężarki śrubowe – redukuje obciążenie mechaniczne i elektryczne podczas rozruchu.
• Inne maszyny z silnikami asynchronicznymi o prądzie do 170 A – przenośniki, mieszadła, młyny.

Wskazówki Montażowe

Montaż i podłączenie układu łagodnego rozruchu może być wykonywane wyłącznie przez osoby z odpowiednimi kwalifikacjami (uprawnienia SEP). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania i odczekaj do rozładowania kondensatorów. Urządzenie montuj na szynie TH35 (DIN) lub bezpośrednio w szafie sterowniczej, zapewniając odpowiednią wentylację (IP00 wymaga zabudowy w obudowie o wyższym stopniu ochrony). Przekrój przewodów dobierz zgodnie z prądem znamionowym 170 A oraz lokalnymi przepisami. Moment dokręcania zacisków oraz szczegółowe parametry instalacji znajdziesz w dokumentacji technicznej producenta.

FAQ

• Czy układ ma zintegrowany bypass? Tak, Altistart 22 ATS22C17Q wyposażony jest w bypass, który po zakończeniu rozruchu omija tyrystory, redukując straty ciepła i hałas.
• Jaki jest stopień ochrony? Urządzenie posiada stopień ochrony IP00, co oznacza brak ochrony przed pyłem i wilgocią – wymaga montażu w szafie sterowniczej lub obudowie zapewniającej odpowiednią ochronę.
• Czy softstart chroni silnik przed przegrzaniem? Tak, posiada wbudowany miernik temperatury PTC monitorujący uzwojenia silnika, co pozwala zapobiegać przegrzaniu i uszkodzeniom.
