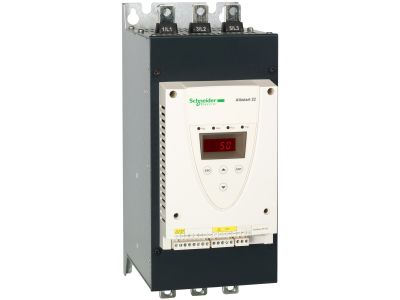

Układ łagodnego rozruchu ATS22 3-fazowe 230/440VAC 50/60Hz 55kW 110A IP20, Altistart 22 | ATS22C11Q Schneider Electric

Opis i Kluczowe Cechy

Układ łagodnego rozruchu Altistart 22 o symbolu ATS22C11Q przeznaczony jest do sterowania trójfazowymi silnikami asynchronicznymi. Oferuje prąd znamionowy 110 A przy napięciu zasilania 230–440 V AC (50/60 Hz), co pozwala na bezpieczne rozruchy silników o mocy do 55 kW (połączenie w gwiazdę) lub do 90 kW (połączenie w trójkąt) przy napięciu 400–440 V AC. Kompaktowa obudowa o stopniu ochrony IP20 ułatwia montaż w szafach sterowniczych.

• Prąd znamionowy 110 A: umożliwia zasilanie silników o dużym obciążeniu, zapewniając bezpieczny i płynny rozruch bez przeciążeń styków.
• Zintegrowany bypass: po zakończeniu rozruchu zwierane są tyrystory, co redukuje straty ciepła i hałas, zwiększając efektywność energetyczną.
• Miernik temperatury PTC: monitoruje temperaturę uzwojeń silnika, chroniąc go przed przegrzaniem i wydłużając żywotność.
• Kompatybilność z programem SoMove: umożliwia łatwe konfigurowanie, zapisywanie i eksportowanie ustawień przez PC.
• Kompaktowa obudowa IP20: małe wymiary ułatwiają montaż w ograniczonej przestrzeni szafy sterowniczej.

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw Unii Europejskiej, posiada certyfikat CE i jest zgodne z normami międzynarodowymi dla układów łagodnego rozruchu silników. Stopień ochrony IP20 zgodny z normą IEC 60529.

Zastosowanie

Układ łagodnego rozruchu ATS22C11Q znajduje zastosowanie w prostych i złożonych maszynach przemysłowych, szczególnie tam, gdzie wymagany jest płynny start i stop silnika.

• Sterowanie pompami wirowymi i tłokowymi – eliminacja uderzeń hydraulicznych.
• Rozruch wentylatorów i sprężarek śrubowych – redukcja naprężeń mechanicznych.
• Praca z przenośnikami taśmowymi i innymi maszynami o dużym momencie bezwładności.
• Zastosowanie w automatyce budynkowej i przemysłowej jako element układu sterowania silnikami.

Wskazówki Montażowe

Montaż i podłączenie układu łagodnego rozruchu może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie montuje się na szynie DIN TH35 lub na płycie montażowej. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 110 A i obowiązującymi normami. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta.

FAQ

• Czy układ ma wbudowany bypass? Tak, posiada zintegrowany bypass, który po zakończeniu rozruchu zwiera tyrystory, redukując straty ciepła i hałas.
• Jaki jest stopień ochrony? IP20 – przeznaczony do montażu w szafach sterowniczych, gdzie nie ma narażenia na wilgoć i kurz.
• Czy mogę monitorować temperaturę silnika? Tak, urządzenie wyposażone jest w wejście dla termistora PTC, co pozwala na ochronę przed przegrzaniem uzwojeń.
