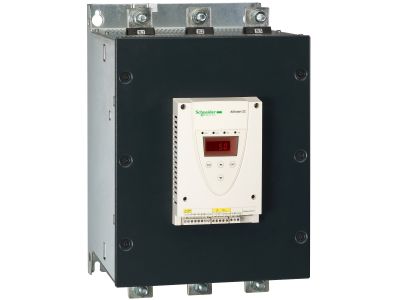

Układ łagodnego rozruchu ATS22 3-fazowe 230/440VAC 50/60Hz 250kW 480A IP00 Altistart 22 | ATS22C48Q Schneider Electric

Opis i Kluczowe Cechy

Układ łagodnego rozruchu Altistart 22 (symbol ATS22C48Q) przeznaczony jest do trójfazowych silników asynchronicznych podłączonych w gwiazdę lub trójkąt. Oferuje obciążalność do 480 A przy napięciu zasilania 230–440 V AC (50/60 Hz), co pozwala bezpiecznie sterować silnikami o mocy do 250 kW (400–440 V AC, połączenie w gwiazdę) lub do 400 kW (440 V AC, połączenie w trójkąt). Kompaktowa obudowa IP00 ułatwia integrację z różnorodnymi maszynami.

• Obciążalność prądowa 480 A: Zapewnia bezpieczną pracę z silnikami o dużych prądach rozruchowych, minimalizując ryzyko przeciążeń i przegrzania.
• Zintegrowany bypass: Redukuje hałas i straty ciepła podczas pracy ciągłej, zwiększając efektywność energetyczną i żywotność urządzenia.
• Miernik temperatury PTC: Monitoruje stan termiczny silnika, chroniąc go przed przegrzaniem i wydłużając jego eksploatację.
• Kompatybilność z oprogramowaniem SoMove: Umożliwia łatwe zapisywanie, importowanie i eksportowanie ustawień, co przyspiesza konfigurację i serwis.
• Kompaktowa konstrukcja IP00: Ułatwia montaż w szafach sterowniczych i na maszynach, oszczędzając miejsce i zwiększając wszechstronność zastosowań.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej, posiada oznaczenie CE. Został zaprojektowany zgodnie z przyjętymi standardami dla układów łagodnego rozruchu – szczegółowe informacje o normach można znaleźć w dokumentacji technicznej producenta.

Zastosowanie

Układ ATS22C48Q dedykowany jest do sterowania rozruchem i zatrzymaniem trójfazowych silników asynchronicznych w prostych oraz złożonych maszynach przemysłowych. Sprawdza się w aplikacjach wymagających płynnego narastania momentu obrotowego i ograniczenia prądów rozruchowych.

• Pompy wirowe i tłokowe – ochrona przed uderzeniami hydraulicznymi i przeciążeniami.
• Wentylatory – płynny rozruch redukujący naprężenia mechaniczne w układzie napędowym.
• Sprężarki śrubowe – ograniczenie prądów rozruchowych i stabilna praca pod obciążeniem.
• Inne maszyny z dużym momentem bezwładności – taśmy transportowe, mieszadła, młyny.

Wskazówki Montażowe

Montaż i podłączenie układu łagodnego rozruchu może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (minimum 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i upewnić się, że obwód jest pozbawiony napięcia. Urządzenie należy zamontować na płaskiej, poziomej powierzchni zapewniającej odpowiednią wentylację – zgodnie z wytycznymi dokumentacji producenta. Przekrój przewodów zasilających i silnikowych dobrać do prądu znamionowego (480 A) z uwzględnieniem długości i temperatury otoczenia. Zachować zalecane odstępy od innych urządzeń w celu zapewnienia swobodnego przepływu powietrza.

FAQ

• Czy układ posiada zintegrowany bypass? Tak, ATS22C48Q wyposażony jest w bypass, który po osiągnięciu prędkości znamionowej silnika przełącza go na bezpośrednie zasilanie sieciowe, co zmniejsza straty ciepła i poziom hałasu.
• Jaki stopień ochrony posiada to urządzenie? Stopień ochrony obudowy wynosi IP00 – oznacza to, że układ przeznaczony jest do montażu w suchym, czystym pomieszczeniu lub szafie sterowniczej, która zapewnia dodatkowe osłony.
• Czy mogę monitorować temperaturę silnika? Tak, układ jest wyposażony w miernik temperatury PTC, który umożliwia ciągły nadzór termiczny silnika i automatyczne wyłączenie w przypadku przegrzania.
