Układ łagodnego rozruchu ATS22 3-fazowe 230/440VAC 50/60Hz 22kW 47A IP20, Altistart 22 | ATS22D47Q Schneider Electric

Opis i Kluczowe Cechy

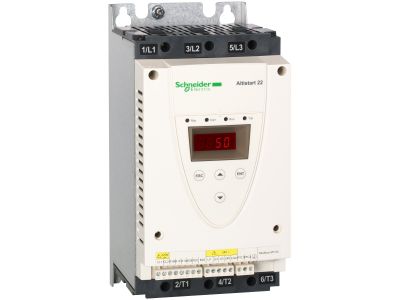

Układ łagodnego rozruchu Altistart 22 (ATS22D47Q) od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie dedykowane do optymalizacji pracy trójfazowych silników asynchronicznych. Urządzenie charakteryzuje się prądem znamionowym o wartości 47 A, co pozwala na efektywne sterowanie jednostkami napędowymi w szerokim zakresie napięć zasilających od 230 V do 440 V AC przy częstotliwościach 50/60 Hz. Kluczową zaletą tego modelu jest jego wszechstronność konfiguracyjna – softstart może obsługiwać silniki o mocy do 22 kW przy standardowym połączeniu w gwiazdę oraz do 45 kW w przypadku połączenia w trójkąt (wewnątrz pętli silnika).

• Zintegrowany bypass: Wbudowany stycznik obejściowy (bypass) aktywuje się po zakończeniu fazy rozruchu, co znacząco redukuje wydzielanie ciepła wewnątrz szafy sterowniczej oraz minimalizuje hałas generowany przez urządzenie.
• Ochrona termiczna PTC: Wejście dla czujników PTC umożliwia bezpośrednie monitorowanie temperatury uzwojeń silnika, co stanowi krytyczne zabezpieczenie przed przeciążeniem i przegrzaniem.
• Kompaktowa konstrukcja: Niewielkie wymiary obudowy o stopniu ochrony IP20 ułatwiają montaż w ciasnych przestrzeniach rozdzielnic, zwiększając elastyczność projektową.
• Kompatybilność z SoMove: Pełne wsparcie dla oprogramowania konfiguracyjnego SoMove pozwala na szybkie programowanie, archiwizację parametrów oraz łatwe kopiowanie ustawień między urządzeniami.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w wymagających środowiskach przemysłowych. Układ spełnia wymagania normy IEC/EN 60947-4-2 dotyczącą sterowników i rozruszników silników prądu przemiennego. Stopień ochrony IP20 zapewnia zabezpieczenie przed dostępem do części niebezpiecznych palcem oraz przed obcymi ciałami stałymi o średnicy 12,5 mm i większej, co jest standardem dla urządzeń montowanych wewnątrz obudów sterowniczych.

Zastosowanie

Altistart 22 jest dedykowany zarówno do prostych, jak i złożonych aplikacji przemysłowych, gdzie kluczowe jest ograniczenie udarów prądowych oraz mechanicznych podczas startu maszyny. Idealnie sprawdza się w obsłudze:

• Pomp wirowych i tłokowych: Eliminuje zjawisko uderzenia hydraulicznego, chroniąc rurociągi i armaturę.
• Wentylatorów: Redukuje naprężenia pasów napędowych i łożysk podczas rozruchu bezwładnościowego.
• Sprężarek śrubowych: Zapewnia płynne wejście na obroty robocze, co wydłuża żywotność elementów mechanicznych.
• Przenośników i transporterów: Zapobiega gwałtownym szarpnięciom transportowanego materiału.

Wskazówki Montażowe

Podczas instalacji układu ATS22D47Q należy zwrócić szczególną uwagę na zapewnienie odpowiedniej cyrkulacji powietrza w szafie sterowniczej, zachowując zalecane przez producenta odstępy montażowe. Urządzenie powinno być montowane pionowo. Przyłącza prądowe muszą być dokręcone z odpowiednim momentem obrotowym, aby uniknąć przegrzewania się styków przy prądzie roboczym 47 A. W przypadku pracy w układzie połączenia w trójkąt (6 przewodów do silnika), należy upewnić się, że konfiguracja parametrów w menu softstartu odpowiada fizycznemu schematowi połączeń. Integracja z systemem sterowania jest ułatwiona dzięki czytelnym zaciskom sterowniczym i możliwości komunikacji szeregowej.

FAQ

• Czy ATS22D47Q wymaga zewnętrznego stycznika bypass? Nie, urządzenie posiada zintegrowany bypass, co upraszcza schemat elektryczny i oszczędza miejsce w rozdzielnicy.
• Jaka jest maksymalna moc silnika przy 400V? Przy standardowym połączeniu w gwiazdę moc wynosi 22 kW, natomiast przy połączeniu w trójkąt (inside-delta) moc wzrasta do 45 kW.
• Czy mogę skonfigurować urządzenie bez komputera? Tak, softstart posiada wbudowany panel z wyświetlaczem i przyciskami, jednak użycie programu SoMove znacznie przyspiesza proces przy bardziej złożonych nastawach.
• Jaki stopień ochrony posiada ten model? Urządzenie posiada stopień ochrony IP20 i jest przeznaczone do montażu w obudowie lub szafie sterowniczej.
