Układ łagodnego rozruchu ATS22 3-fazowe 230/440VAC 50/60Hz 220kW 410A IP00 Altistart 22 | ATS22C41Q Schneider Electric

Opis i Kluczowe Cechy

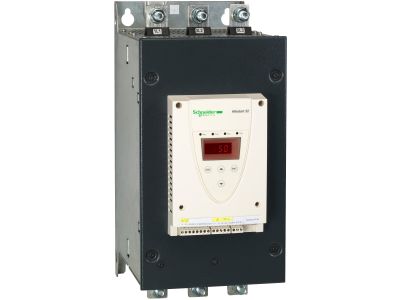

Układ łagodnego rozruchu Altistart 22 firmy Schneider Electric, symbol ATS22C41Q, przeznaczony jest do trójfazowych silników asynchronicznych o prądzie znamionowym 410 A i napięciu 230–440 VAC. Urządzenie obsługuje silniki o mocy do 220 kW przy połączeniu w gwiazdę (400–440 VAC) oraz do 355 kW przy połączeniu w trójkąt (440 VAC). Dzięki kompaktowej obudowie o stopniu ochrony IP00 zapewnia wszechstronność montażu w różnych typach maszyn. Zintegrowany bypass redukuje straty ciepła i hałas, a wbudowany miernik temperatury PTC chroni silnik przed przegrzaniem.

• Prąd znamionowy 410 A: Zapewnia bezpieczną pracę w aplikacjach o dużym obciążeniu, takich jak pompy, wentylatory czy sprężarki.
• Napięcie 230–440 VAC 50/60 Hz: Szeroki zakres napięć umożliwia stosowanie w instalacjach trójfazowych o różnych parametrach sieci.
• Stopień ochrony IP00: Konstrukcja otwarta ułatwia integrację w szafach sterowniczych i rozdzielnicach, gdzie wymagane jest chłodzenie konwekcyjne.
• Zintegrowany bypass: Po rozruchu silnika bypass przejmuje przewodzenie, redukując straty mocy i poziom hałasu oraz zwiększając żywotność urządzenia.
• Miernik temperatury PTC: Monitoruje stan termiczny silnika, automatycznie wyłączając układ w przypadku przekroczenia bezpiecznej temperatury – zapobiega uszkodzeniom.
• Kompatybilność z oprogramowaniem SoMove: Umożliwia łatwe zapisywanie, importowanie i eksportowanie ustawień, co przyspiesza konfigurację i serwis.

Zgodność z Normami

Produkt jest zgodny z wymaganiami europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej oraz posiada certyfikat CE. Urządzenie spełnia standardy branżowe dla układów łagodnego rozruchu stosowanych w przemyśle i automatyce budynkowej. Dla szczegółowych wymagań normatywnych należy odnieść się do dokumentacji technicznej producenta.

Zastosowanie

Układ Altistart 22 ATS22C41Q został zaprojektowany do płynnego rozruchu i zatrzymywania trójfazowych silników asynchronicznych w prostych i złożonych maszynach. Sprawdza się w aplikacjach wymagających ograniczenia prądu rozruchowego i eliminacji udarów mechanicznych.

• Sterowanie pompami wirowymi i tłokowymi – redukcja uderzeń hydraulicznych i wydłużenie żywotności instalacji.
• Wentylatory i sprężarki śrubowe – płynny rozruch zmniejsza naprężenia mechaniczne i zużycie pasów/sprzęgła.
• Maszyny produkcyjne (taśmociągi, mieszadła) – eliminacja szarpnięć i stabilizacja momentu obrotowego.
• Systemy automatyki budynkowej (klimatyzacja, wentylacja) – integracja z nadrzędnymi sterownikami PLC.

Wskazówki Montażowe

Montaż układu łagodnego rozruchu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i odczekać minimum 10 minut na rozładowanie kondensatorów wewnętrznych. Urządzenie montuje się na płaskiej powierzchni w pozycji pionowej (zgodnie z dokumentacją), zapewniając odpowiednią cyrkulację powietrza dla chłodzenia. Momenty dokręcania śrub oraz przekroje przewodów muszą być zgodne z zaleceniami producenta umieszczonymi w instrukcji instalacji. Dla obwodów mocy należy stosować przewody o przekroju dostosowanym do prądu 410 A oraz wymaganej temperatury otoczenia.

FAQ

• Czy układ posiada podświetlenie lub wskaźnik LED? W modelu ATS22C41Q nie przewidziano wbudowanych diod sygnalizacyjnych; stan pracy jest monitorowany za pomocą wyjść przekaźnikowych i komunikacji z programem SoMove.
• Jaki jest stopień ochrony IP i gdzie można go montować? Produkt ma stopień ochrony IP00, co oznacza brak osłony przed pyłem i wilgocią. Przeznaczony jest do montażu w szafach sterowniczych w suchym i czystym środowisku. Nie nadaje się do pracy na zewnątrz ani w strefach zapylonych bez dodatkowej obudowy.
• W jakim trybie pracy działa układ – tylko rozruch czy także zatrzymanie? Urządzenie umożliwia zarówno płynny rozruch, jak i płynne zatrzymanie silnika (soft stop), co pozwala ograniczyć udary hydrauliczne i mechaniczne. Parametry ramp są programowalne za pomocą oprogramowania SoMove lub panelu zdalnego.
