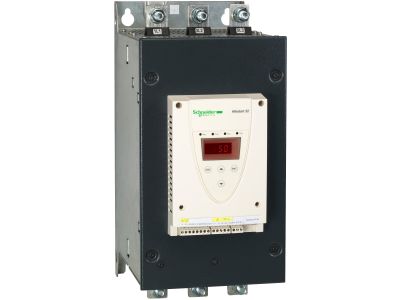

Układ łagodnego rozruchu ATS22 3-fazowe 230/440VAC 50/60Hz 160kW 320A IP00 Altistart 22 | ATS22C32Q Schneider Electric

Opis i Kluczowe Cechy

Układ łagodnego rozruchu Altistart 22 o symbolu ATS22C32Q to zaawansowane urządzenie przeznaczone do trójfazowych silników asynchronicznych. Pracuje w zakresie napięcia 230–440 V AC (50/60 Hz) i zapewnia prąd znamionowy 320 A, co umożliwia bezpieczną pracę silników o mocy do 160 kW (przy połączeniu w gwiazdę) lub do 250 kW (przy połączeniu w trójkąt). Kompaktowa obudowa o stopniu ochrony IP00 ułatwia integrację z różnymi konstrukcjami maszyn.

• Prąd 320 A: zapewnia pewne zasilanie silników o dużym poborze mocy bez ryzyka przeciążenia styków.
• Zintegrowany bypass: redukuje hałas i straty ciepła w trakcie pracy ciągłej, zwiększając żywotność układu.
• Miernik temperatury PTC: umożliwia monitorowanie temperatury uzwojeń silnika, chroniąc go przed przegrzaniem i wydłużając czas bezawaryjnej eksploatacji.
• Kompatybilność z oprogramowaniem SoMove: ułatwia konfigurację, zapis i eksport ustawień, oszczędzając czas podczas uruchamiania i serwisu.
• Wszechstronny zakres napięć (230–440 V AC): umożliwia stosowanie w instalacjach o różnych parametrach sieci bez konieczności stosowania dodatkowych transformatorów.

Zgodność z Normami

Układ spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej dla urządzeń do łagodnego rozruchu silników. Posiada certyfikat CE. Montaż i eksploatacja zgodne z instrukcją producenta oraz właściwymi przepisami branżowymi.

Zastosowanie

Altistart 22 ATS22C32Q został zaprojektowany z myślą o prostych i złożonych maszynach wymagających płynnego rozruchu silników asynchronicznych. Sprawdza się w aplikacjach, gdzie ograniczenie prądu rozruchu i mechanicznych udarów jest kluczowe dla trwałości urządzeń.

• Pompy wirowe i tłokowe – redukcja uderzenia hydraulicznego, ochrona rurociągów.
• Wentylatory – płynne rozpędzanie wirników, zmniejszenie naprężeń na pasach i łożyskach.
• Sprężarki śrubowe – ograniczenie prądu rozruchu, lekki start bez nadmiernego obciążania sieci.
• Inne maszyny o dużym momencie bezwładności – przenośniki, mieszadła, rozdrabniacze.

Wskazówki Montażowe

Montaż i podłączenie układu może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie o stopniu ochrony IP00 przeznaczone jest do zabudowy w szafie sterowniczej (odpowiednia wentylacja i ochrona przed pyłem/wilgocią). Należy montować na szynie TH35 lub wg zaleceń producenta. Przekrój przewodów doprowadzających i odprowadzających dobrać do rzeczywistego prądu obciążenia (320 A). Momenty dokręcania zacisków stosować zgodnie z dokumentacją techniczną. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i ustawień (w tym trybu gwiazda/trójkąt).

FAQ

• Jaki jest stopień ochrony tego układu? Urządzenie posiada stopień ochrony IP00 – oznacza brak ochrony przed wnikaniem ciał stałych i wilgoci. Wymaga zamontowania w szafie sterowniczej o odpowiedniej klasie szczelności.
• Czy układ posiada wbudowany bypass? Tak, Altistart 22 ATS22C32Q wyposażony jest w zintegrowany bypass. Po osiągnięciu prędkości znamionowej silnika styki bypassu zwierają tyrystory, co zmniejsza straty ciepła i hałas podczas pracy ciągłej.
• Jaką moc silnika mogę podłączyć? Moc zależy od konfiguracji: do 160 kW przy połączeniu w gwiazdę (dla napięcia 400–440 V AC) lub do 250 kW przy połączeniu w trójkąt (dla tego samego zakresu napięcia). Dla niższych napięć (230 V) moc jest niższa – szczegóły w karcie katalogowej producenta.
