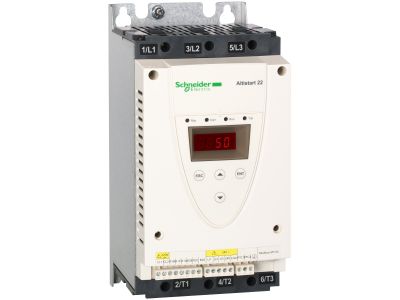

Układ łagodnego rozruchu ATS22 3-fazowe 230/440VAC 50/60Hz 15kW 32A IP20, Altistart 22 | ATS22D32Q Schneider Electric

Opis i Kluczowe Cechy

Układ łagodnego rozruchu Altistart 22 (ATS22D32Q) od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie z zakresu automatyki przemysłowej, zaprojektowane z myślą o optymalizacji pracy trójfazowych silników asynchronicznych. Urządzenie obsługuje szeroki zakres napięcia zasilania od 230V do 440V AC przy częstotliwości 50/60Hz, co czyni je niezwykle uniwersalnym komponentem w parkach maszynowych. Prąd znamionowy urządzenia wynosi 32A, co pozwala na efektywne sterowanie jednostkami napędowymi o mocy do 15 kW przy standardowym połączeniu w gwiazdę oraz do 22 kW w przypadku połączenia w trójkąt (przy napięciu 400-440V).

• Zintegrowany Bypass: Wbudowany stycznik obejściowy (bypass) aktywuje się po zakończeniu fazy rozruchu, co znacząco redukuje wydzielanie ciepła wewnątrz obudowy oraz minimalizuje hałas generowany przez urządzenie.
• Kompaktowa Konstrukcja: Niewielkie wymiary obudowy o stopniu ochrony IP20 pozwalają na oszczędność miejsca w szafie sterowniczej i łatwą integrację w ciasnych przestrzeniach maszynowych.
• Zaawansowana Ochrona: Wejście dla czujnika temperatury PTC umożliwia bezpośrednie monitorowanie stanu termicznego uzwojeń silnika, chroniąc go przed kosztownymi awariami wynikającymi z przegrzania.
• Cyfrowa Konfiguracja: Pełna kompatybilność z oprogramowaniem SoMove pozwala na szybkie programowanie, archiwizację parametrów oraz łatwe kopiowanie ustawień między wieloma urządzeniami.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w wymagających środowiskach przemysłowych. Stopień ochrony IP20 zapewnia zabezpieczenie przed dostępem do części niebezpiecznych palcem oraz przed ciałami obcymi o średnicy powyżej 12,5 mm. Urządzenie spełnia standardy kompatybilności elektromagnetycznej (EMC) oraz normy dotyczące aparatury łączeniowej i sterowniczej niskiego napięcia, co jest kluczowe dla zachowania ciągłości procesów technologicznych.

Zastosowanie

Altistart 22 jest dedykowany do aplikacji wymagających płynnego narastania momentu obrotowego i ograniczenia prądów rozruchowych. Idealnie sprawdza się w:

• Pompach wirowych i tłokowych: Eliminuje uderzenia hydrauliczne w rurociągach, wydłużając żywotność armatury.
• Wentylatorach: Redukuje naprężenia mechaniczne na pasach napędowych i łożyskach podczas startu.
• Sprężarkach śrubowych: Zapewnia łagodny start pod obciążeniem, optymalizując zużycie energii elektrycznej.
• Maszynach transportowych: Pozwala na płynne ruszanie przenośników, zapobiegając uszkodzeniom transportowanego towaru.

Wskazówki Montażowe

Podczas instalacji układu ATS22D32Q należy zwrócić szczególną uwagę na zapewnienie odpowiedniej cyrkulacji powietrza w szafie sterowniczej, zachowując zalecane przez producenta odstępy montażowe. Urządzenie powinno być montowane pionowo. Przewody siłowe należy dokręcać z odpowiednim momentem obrotowym, aby uniknąć przegrzewania się zacisków. W przypadku pracy w środowisku o wysokim zapyleniu, zaleca się stosowanie dodatkowych filtrów w systemie wentylacji szafy. Integracja z systemem sterowania nadrzędnego jest ułatwiona dzięki przejrzystemu rozmieszczeniu terminali sterowniczych.

FAQ

• Czy ATS22D32Q wymaga zewnętrznego stycznika bypass? Nie, urządzenie posiada zintegrowany bypass, co upraszcza schemat połączeń i obniża koszty instalacji.
• Jakie silniki mogą współpracować z tym softstartem? Urządzenie jest przeznaczone do trójfazowych silników asynchronicznych klatkowych.
• Czy mogę skonfigurować urządzenie bez komputera? Tak, podstawowa konfiguracja jest możliwa za pomocą wbudowanego panelu z wyświetlaczem, jednak oprogramowanie SoMove oferuje znacznie szersze możliwości diagnostyczne i archiwizacyjne.
• Jaki jest stopień ochrony tego modelu? Model ten posiada stopień ochrony IP20, co oznacza, że jest przeznaczony do montażu wewnątrz obudów lub szaf sterowniczych.
