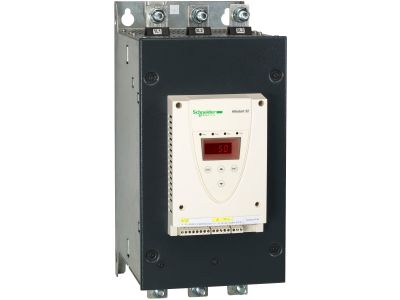

Układ łagodnego rozruchu ATS22 3-fazowe 230/440VAC 50/60Hz 132kW 250A IP00 Altistart 22 | ATS22C25Q Schneider Electric

Opis i Kluczowe Cechy

Układ łagodnego rozruchu Altistart 22 ATS22C25Q to trójfazowe urządzenie przeznaczone do sterowania asynchronicznymi silnikami klatkowymi w konfiguracji gwiazda lub trójkąt. Oferuje prąd znamionowy 250 A w zakresie napięcia 230–440 V AC, umożliwiając bezpieczną i płynną pracę silników o mocy do 132 kW (przy 400–440 V AC, gwiazda) lub do 220 kW (przy 400–440 V AC, trójkąt). Kompaktowa obudowa IP00 ułatwia integrację z różnorodnymi maszynami.

• Prąd znamionowy 250 A: Zapewnia niezawodną pracę w wymagających aplikacjach o dużym obciążeniu, minimalizując ryzyko przeciążenia.
• Zintegrowany bypass: Redukuje hałas i straty ciepła podczas pracy ciągłej, zwiększając efektywność energetyczną i żywotność urządzenia.
• Wbudowany miernik temperatury PTC: Chroni silnik przed przegrzaniem poprzez monitorowanie temperatury uzwojeń i sygnalizację alarmu.
• Kompatybilność z oprogramowaniem SoMove: Umożliwia łatwe zapisywanie, importowanie i eksportowanie konfiguracji ustawień, co przyspiesza uruchomienie i serwis.
• Płynny rozruch i zatrzymanie: Eliminuje naprężenia mechaniczne w układzie napędowym, wydłużając żywotność silnika i maszyny.

Zgodność z Normami

Produkt spełnia wymagania europejskich dyrektyw oraz posiada certyfikat CE. Został zaprojektowany zgodnie z ogólnymi standardami bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej właściwymi dla urządzeń do łagodnego rozruchu.

Zastosowanie

Układ łagodnego rozruchu ATS22C25Q dedykowany jest do sterowania silnikami w maszynach prostych i złożonych, gdzie wymagana jest kontrola momentu obrotowego oraz ograniczenie prądu rozruchowego.

• Pompy wirowe i tłokowe – zapobiega uderzeniom hydraulicznym i wydłuża żywotność uszczelnień.
• Wentylatory – eliminuje naprężenia w paskach i łożyskach podczas rozruchu.
• Sprężarki śrubowe – redukuje skoki prądu i obciążenie mechaniczne sprężarki.
• Inne maszyny z silnikami trójfazowymi o mocy do 220 kW (trójkąt) wymagające łagodnego rozruchu.

Wskazówki Montażowe

Montaż i podłączenie układu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie montuj w pozycji pionowej na płaskiej powierzchni w szafie sterowniczej zapewniającej odpowiednią wentylację. Przekrój przewodów dobierz zgodnie z prądem znamionowym 250 A oraz normami instalacyjnymi. Moment dokręcania zacisków oraz szczegóły podłączenia znajdziesz w dokumentacji technicznej producenta.

FAQ

• Czy układ posiada stopień ochrony IP00? Tak, obudowa ma stopień ochrony IP00, co oznacza brak ochrony przed wnikaniem pyłu i wilgoci. Urządzenie musi być zainstalowane w obudowie nadrzędnej zapewniającej odpowiednią ochronę mechaniczną i środowiskową.
• Czy można monitorować temperaturę silnika? Tak, wbudowany miernik temperatury PTC pozwala na ciągłe monitorowanie temperatury uzwojeń silnika. W przypadku przekroczenia dopuszczalnego progu układ generuje sygnał alarmowy, co chroni silnik przed przegrzaniem.
• Czy urządzenie można programować za pomocą komputera? Tak, układ jest kompatybilny z oprogramowaniem SoMove. Umożliwia ono konfigurację parametrów rozruchu, pobieranie i zapisywanie ustawień oraz eksport danych do celów serwisowych.
