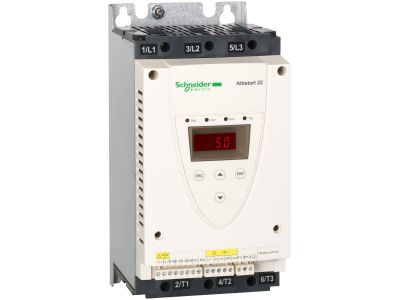

Układ łagodnego rozruchu ATS22 3-fazowe 208/600VAC 50/60Hz 30kW 47A IP20 Altistart 22 | ATS22D47S6U Schneider Electric

Opis i Kluczowe Cechy

Altistart 22 ATS22D47S6U to trójfazowy układ łagodnego rozruchu przeznaczony do silników asynchronicznych połączonych w gwiazdę. Oferuje prąd znamionowy 47 A, zakres napięcia zasilania 208–600 V AC i moc silnika do 30 kW. Dzięki stopniowi ochrony IP20 może być montowany w suchych pomieszczeniach w szafach sterowniczych. Kompaktowa konstrukcja oraz zintegrowany bypass zwiększają uniwersalność i efektywność energetyczną.

• Prąd znamionowy 47 A: gwarantuje bezpieczną obsługę silników o znacznym poborze mocy przy jednoczesnym płynnym narastaniu prądu podczas rozruchu, co redukuje ryzyko zadziałania zabezpieczeń.
• Szeroki zakres napięcia 208–600 V AC: umożliwia stosowanie urządzenia w różnych instalacjach trójfazowych bez konieczności doboru wersji napięciowej.
• Zintegrowany bypass: po osiągnięciu prędkości nominalnej zwierane są tyrystory, co minimalizuje straty ciepła i hałas, a także wydłuża żywotność elementów wykonawczych.
• Miernik temperatury PTC: chroni silnik przed przegrzaniem poprzez stałe monitorowanie temperatury uzwojeń i możliwość szybkiego wyłączenia w przypadku przekroczenia dopuszczalnego poziomu.
• Kompatybilność z oprogramowaniem SoMove: ułatwia konfigurację, zapis, import i eksport ustawień, co przyspiesza uruchamianie i serwisowanie maszyn.

Zgodność z Normami

Układ łagodnego rozruchu Altistart 22 spełnia wymagania dyrektyw europejskich i posiada certyfikat CE. Produkt został zaprojektowany zgodnie z międzynarodowymi standardami dla urządzeń do łagodnego rozruchu silników – szczegółowe numery norm znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Altistart 22 ATS22D47S6U znajduje zastosowanie w maszynach wymagających kontrolowanego startu i zatrzymania, co ogranicza naprężenia mechaniczne i hydrauliczne.

• Pompy wirowe i tłokowe – eliminacja uderzeń hydraulicznych, ochrona instalacji rurowej.
• Wentylatory – łagodny rozruch redukuje obciążenie pasów, łożysk i wirników.
• Sprężarki śrubowe – wydłuża żywotność łożysk i uszczelnień, zapobiega przeciążeniu rozruchowemu.
• Inne maszyny o dużym momencie bezwładności (taśmociągi, mieszadła, kruszarki) – ochrona mechaniczna i elektryczna.

Wskazówki Montażowe

Montaż i podłączenie układu może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony co najmniej IP20. Przekroje przewodów należy dobrać do prądu 47 A zgodnie z normami instalacyjnymi. Moment dokręcania zacisków oraz wymagane odstępy izolacyjne – według dokumentacji producenta.

FAQ

• Czy układ posiada wbudowany bypass? Tak, Altistart 22 jest wyposażony w zintegrowany bypass, który po zakończeniu rozruchu zwierane styki tyrystorów, co minimalizuje straty ciepła i hałas.
• Jaki jest stopień ochrony urządzenia? Stopień ochrony wynosi IP20 – układ przeznaczony jest do montażu w suchych, zamykanych rozdzielnicach.
• Czy mogę monitorować temperaturę silnika? Tak, układ posiada wejście przeznaczone dla sondy PTC – pozwala na zabezpieczenie silnika przed przegrzaniem.
