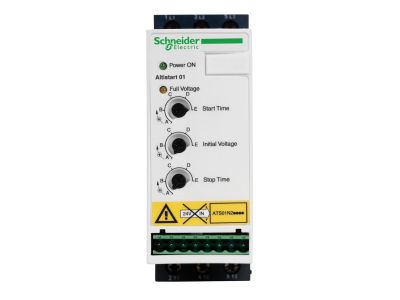

Układ łagodnego rozruchu ATS01 3-fazowe 460/480VAC 50/60Hz 5.5kW 12A IP20 Altistart 01 | ATS01N212RT Schneider Electric

Opis i Kluczowe Cechy

Układ łagodnego rozruchu Altistart 01 (symbol ATS01N212RT) to kompaktowe urządzenie przeznaczone do płynnego rozruchu i zatrzymania jednofazowych oraz trójfazowych silników asynchronicznych. Dzięki prądowi znamionowemu 12 A i obsłudze napięcia 460/480 V AC (50/60 Hz) umożliwia sterowanie silnikami o mocy do 5,5 kW, a w wersji 200–240 V AC – do 3 kW. Szerokość zaledwie 45 mm czyni go jednym z najmniejszych softstartów dostępnych na rynku, co ułatwia montaż w ograniczonych przestrzeniach rozdzielnic.

• Prąd znamionowy 12 A: bezpieczna praca z silnikami o znacznym obciążeniu, bez ryzyka przeciążenia – idealny do maszyn o mocy do 5,5 kW (przy 460/480 V AC) lub do 3 kW (przy 200–240 V AC).
• Zintegrowany bypass: po zakończeniu rozruchu zwierane są tyrystory, co eliminuje straty ciepła i redukuje hałas elektromagnetyczny podczas pracy ciągłej.
• Szerokość 45 mm: wyjątkowo kompaktowa obudowa umożliwia instalację nawet w ciasnych rozdzielnicach, oszczędzając miejsce na szynie DIN.
• Dwa ustawienia konfiguracyjne: prosta regulacja za pomocą pokręteł – nie wymaga programatora ani zaawansowanej wiedzy, co skraca czas uruchomienia.
• Stopień ochrony IP20: zapewnia ochronę przed ciałami stałymi o średnicy ≥12,5 mm, odpowiedni do montażu w suchych pomieszczeniach i rozdzielnicach.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej, posiada oznaczenie CE. Zaprojektowane zgodnie ze standardami DIN, przeznaczone do montażu w typowych rozdzielnicach przemysłowych i budynkowych.

Zastosowanie

Układ ATS01N212RT zapewnia płynny rozruch prostych maszyn z silnikami asynchronicznymi, eliminując udary mechaniczne i skoki prądu rozruchowego. Stosuje się go wszędzie tam, gdzie wymagana jest ochrona napędu i przedłużenie żywotności urządzeń.

• Przenośniki taśmowe – łagodne rozpędzanie bez szarpania taśmy i ładunku.
• Pompy i wentylatory – redukcja uderzeń hydraulicznych i naprężeń w łopatkach.
• Sprężarki – ograniczenie momentu rozruchowego i wydłużenie żywotności łożysk.
• Drzwi automatyczne, bramy, małe dźwigi – precyzyjna kontrola prędkości przy rozruchu i zatrzymaniu.

Wskazówki Montażowe

Montaż układu łagodnego rozruchu Altistart 01 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie mocuje się na szynie TH35 (DIN) w pozycji pionowej. Przekrój przewodów należy dobrać do prądu znamionowego 12 A i warunków otoczenia. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Zaleca się montaż w obudowie o stopniu ochrony co najmniej IP20, z zachowaniem odległości od innych urządzeń dla zapewnienia właściwego odprowadzania ciepła przez bypass.

FAQ

• Czy układ wymaga dodatkowego chłodzenia? Dzięki zintegrowanemu bypassowi wydzielanie ciepła podczas pracy ciągłej jest znikome, co eliminuje potrzebę wentylatora lub radiatora zewnętrznego w typowych warunkach.
• Jaki jest stopień ochrony i gdzie można go montować? IP20 – urządzenie jest chronione przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm, dlatego przeznaczone jest do wnętrz suchych, np. w rozdzielnicach elektrycznych.
• Czy konieczne jest programowanie, aby uruchomić softstart? Nie. Konfiguracja odbywa się za pomocą dwóch pokręteł (np. czas rozruchu i napięcie początkowe) – brak potrzeby użycia komputera czy kontrolera, co ułatwia montaż osobom bez specjalistycznego przeszkolenia.
