Układ łagodnego rozruchu ATS01 3-fazowe 460/480VAC 50/60Hz 2.2kW 6A IP20 Altistart 01 | ATS01N206RT Schneider Electric

Opis i Kluczowe Cechy

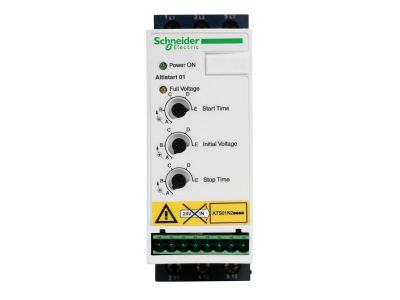

Schneider Electric Altistart 01 ATS01N206RT to kompaktowy układ łagodnego rozruchu przeznaczony do trójfazowych silników asynchronicznych (możliwa również praca z silnikami jednofazowymi). Urządzenie zasilane napięciem 460/480 VAC (50/60 Hz) oferuje prąd znamionowy 6 A i moc do 2,2 kW. Dzięki szerokości zaledwie 45 mm i stopniowi ochrony IP20 doskonale sprawdza się w ciasnych rozdzielnicach szyn DIN.

• Prąd znamionowy 6 A / moc 2,2 kW: zapewnia bezpieczną pracę silników o znacznym obciążeniu bez ryzyka przeciążenia styków.
• Zintegrowany bypass: redukuje straty cieplne i hałas podczas pracy ciągłej, zwiększając żywotność układu.
• Szerokość 45 mm – jeden z najmniejszych na rynku: umożliwia montaż nawet w bardzo ograniczonej przestrzeni szaf sterowniczych.
• Dwa proste ustawienia (czas rozruchu i napięcie początkowe): konfiguracja możliwa bez specjalistycznej wiedzy, co skraca czas uruchomienia.
• Stopień ochrony IP20: gwarantuje bezpieczną pracę w suchych pomieszczeniach rozdzielnic, chroniąc przed przypadkowym dotknięciem.

Zgodność z Normami

Układ łagodnego rozruchu Altistart 01 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i zgodność z wymaganiami dyrektyw niskonapięciowych i kompatybilności elektromagnetycznej.

Zastosowanie

Urządzenie przeznaczone do płynnego rozruchu prostych maszyn napędzanych silnikami indukcyjnymi, gdzie redukcja skoków prądu i momentu obrotowego wydłuża żywotność mechanizmów.

• Przenośniki taśmowe, sortowniki i podajniki – eliminacja szarpnięć przy starcie.
• Pompy odśrodkowe, hydrofory, układy nawadniania – ograniczenie uderzeń hydraulicznych.
• Wentylatory, wyciągi, centrale wentylacyjne – płynne przyspieszanie bez przeciążeń.
• Małe dźwigi, bramy i drzwi automatyczne, sprężarki – ochrona przekładni i łożysk.

Wskazówki Montażowe

Montaż i podłączenie układu łagodnego rozruchu może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie montuje się na szynie TH35 (DIN) w pozycji pionowej. Momenty dokręcania zacisków oraz przekroje przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, pamiętając o obciążalności prądowej 6 A.

FAQ

• Czy układ może pracować z silnikiem jednofazowym? Tak, Altistart 01 ATS01N206RT może zasilać zarówno trójfazowe, jak i jednofazowe silniki asynchroniczne, pod warunkiem zachowania podanych parametrów napięcia i prądu.
• Jaki jest stopień ochrony urządzenia? IP20 – układ jest przystosowany do montażu wewnątrz suchych rozdzielnic, nie zapewnia ochrony przed wilgocią ani pyłem.
• Czy wbudowany bypass działa automatycznie? Tak, po zakończeniu fazy rozruchu układ automatycznie załącza bypass, co zmniejsza straty ciepła i hałas podczas normalnej pracy silnika.
