Układ łagodnego rozruchu ATS01 3-fazowe 460/480VAC 50/60Hz 11kW 22A IP20 Altistart 01 | ATS01N222RT Schneider Electric

Opis i Kluczowe Cechy

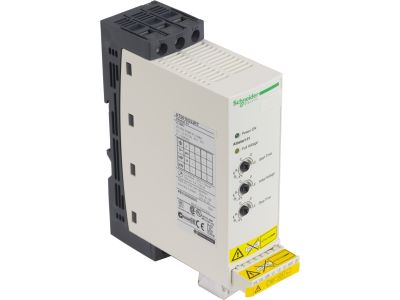

Układ łagodnego rozruchu Schneider Electric Altistart 01, oznaczony symbolem ATS01N222RT, to kompaktowe urządzenie przeznaczone do płynnego rozruchu trójfazowych silników asynchronicznych o mocy do 11 kW przy napięciu 460/480 V AC (lub 5,5 kW przy 200–240 V AC). Dzięki prądowi znamionowemu 22 A i szerokości zaledwie 45 mm jest jednym z najmniejszych softstarterów na rynku, co ułatwia montaż w ciasnych rozdzielnicach na szynie DIN. Urządzenie posiada zintegrowany bypass, który redukuje straty ciepła i hałas podczas pracy ciągłej, a konfiguracja sprowadza się do dwóch prostych ustawień, dostępnych nawet dla osób bez specjalistycznego przeszkolenia.

• Prąd znamionowy 22 A: pozwala na bezpieczne sterowanie silnikami o znacznym obciążeniu w sieciach 3-fazowych do 480 V, bez ryzyka przegrzania elementów mocy.
• Napięcie zasilania 460/480 V AC 50/60 Hz: zapewnia kompatybilność z europejskimi i amerykańskimi instalacjami przemysłowymi o podwyższonym napięciu.
• Szerokość modułu 45 mm: jedna z najmniejszych obudów na rynku, umożliwiająca montaż w ograniczonej przestrzeni rozdzielnicy.
• Zintegrowany bypass: zmniejsza wydzielanie ciepła i poziom hałasu podczas pracy silnika z pełną prędkością, co podnosi niezawodność i komfort użytkowania.
• Dwa ustawienia konfiguracyjne: intuicyjny panel bez skomplikowanych parametrów – umożliwia szybkie uruchomienie przez osoby bez zaawansowanych uprawnień.

Zgodność z Normami

Urządzenie jest zgodne z europejskimi normami i standardami DIN, posiada certyfikat CE. Bezpieczeństwo użytkowania potwierdza stopień ochrony IP20, typowy dla aparatury instalowanej w suchych rozdzielnicach.

Zastosowanie

Układ łagodnego rozruchu Altistart 01 został zaprojektowany do płynnego startu prostych maszyn z silnikami asynchronicznymi, eliminując udary mechaniczne i wydłużając żywotność napędów. Sprawdza się w następujących scenariuszach:

• Sterowanie przenośników taśmowych – łagodny rozruch zapobiega przesuwaniu się transportowanego materiału i zmniejsza obciążenie pasów.
• Rozruch pomp i wentylatorów – ograniczenie skoków ciśnienia i uderzeń hydraulicznych w instalacjach wodnych oraz wentylacyjnych.
• Praca sprężarek, drzwi automatycznych i bram – płynne narastanie prędkości zmniejsza naprężenia mechaniczne w układach napędowych.
• Małe dźwigi i podnośniki – kontrolowane przyspieszenie poprawia komfort i bezpieczeństwo podczas podnoszenia ładunków.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Softstarter należy zamocować na szynie DIN TH35 (zgodnie z dokumentacją producenta). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 22 A, a moment dokręcania zacisków stosować zgodnie z instrukcją ATS01N222RT. Ze względu na stopień ochrony IP20 urządzenie przeznaczone jest do montażu w suchych pomieszczeniach wewnątrz rozdzielnicy.

FAQ

• Czy układ jest wyposażony w podświetlenie lub wskaźnik LED? Urządzenie nie posiada wbudowanego podświetlenia. O stanie pracy informuje poprzez zintegrowany bypass i charakterystykę rozruchu – pełną diagnostykę zapewnia podręcznik użytkownika.
• Jaki jest stopień ochrony i czy można go zainstalować w środowisku wilgotnym? Stopień ochrony wynosi IP20. Oznacza to ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm, ale brak ochrony przed wilgocią. Urządzenie należy montować wyłącznie w suchych, wentylowanych rozdzielnicach.
• Jakie napięcie i częstotliwość może zasilać softstarter? Urządzenie przystosowane jest do sieci 3-fazowych 460/480 V AC 50/60 Hz. Dla silników o napięciu 200–240 V AC moc znamionowa wynosi do 5,5 kW (przy prądzie 22 A).
