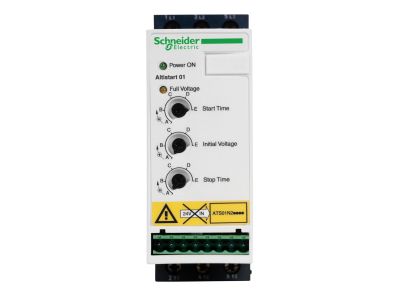

Układ łagodnego rozruchu ATS01 3-fazowe 380/415VAC 50/60Hz 4kW 9A IP20 Altistart 01 | ATS01N209QN Schneider Electric

Opis i Kluczowe Cechy

Układ łagodnego rozruchu Altistart 01 (ATS01N209QN) od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie z dziedziny automatyki przemysłowej, zaprojektowane z myślą o optymalizacji pracy silników asynchronicznych. Urządzenie charakteryzuje się prądem znamionowym o wartości 9 A, co pozwala na efektywną obsługę jednostek napędowych o mocy do 4 kW przy napięciu zasilania w zakresie od 380 V do 415 V AC. Dzięki kompaktowej obudowie o szerokości zaledwie 45 mm, softstart ten jest jednym z najmniejszych urządzeń w swojej klasie, co umożliwia gęsty montaż w szafach sterowniczych i oszczędność cennej przestrzeni na szynie DIN.

Kluczowym atutem urządzenia jest zintegrowany bypass (stycznik obejściowy). Rozwiązanie to aktywuje się po zakończeniu fazy rozruchu, co znacząco redukuje wydzielanie ciepła wewnątrz obudowy oraz minimalizuje hałas generowany przez układ. Stopień ochrony IP20 zapewnia bezpieczeństwo przed dotykiem bezpośrednim, a prosta konfiguracja oparta na dwóch nastawach pozwala na szybkie uruchomienie systemu nawet przez personel o podstawowym przeszkoleniu technicznym.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje niezawodność w wymagających środowiskach przemysłowych. Układ spełnia wymagania dyrektyw dotyczących kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa niskonapięciowego. Posiada certyfikaty dopuszczające go do użytku na rynkach globalnych, w tym oznaczenie CE oraz zgodność z normami IEC/EN 60947-4-2, co potwierdza jego wysoką jakość jako sterownika silnikowego AC.

Zastosowanie

Softstart Altistart 01 znajduje szerokie zastosowanie w prostych maszynach i urządzeniach, gdzie kluczowe jest wyeliminowanie gwałtownych szarpnięć podczas startu. Idealnie sprawdza się w następujących aplikacjach:

• Przenośniki taśmowe: eliminuje poślizgi i naprężenia mechaniczne taśmy.
• Pompy i wentylatory: redukuje uderzenia hydrauliczne w instalacjach oraz ogranicza prądy rozruchowe.
• Sprężarki: ułatwia start pod obciążeniem i wydłuża żywotność elementów mechanicznych.
• Bramy automatyczne i drzwi: zapewnia płynny ruch, co przekłada się na mniejsze zużycie napędów.
• Małe dźwigi i suwnice: pozwala na precyzyjne pozycjonowanie ładunku bez zbędnych wibracji.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN 35 mm w pozycji pionowej, aby zapewnić optymalną konwekcję powietrza. Należy zachować odpowiednie odstępy izolacyjne od sąsiednich aparatów zgodnie z dokumentacją techniczną. Przy podłączaniu przewodów należy zwrócić uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzania punktowego. Przed uruchomieniem należy precyzyjnie ustawić czas rampy rozruchu oraz moment początkowy za pomocą potencjometrów znajdujących się na panelu przednim, dostosowując je do charakterystyki obciążenia silnika.

FAQ

• Czy ten softstart obsługuje silniki jednofazowe? Tak, konstrukcja Altistart 01 pozwala na zasilanie zarówno silników jednofazowych, jak i trójfazowych asynchronicznych w granicach parametrów prądowych.
• Jakie są korzyści z wbudowanego bypassu? Bypass mostkuje tyrystory po osiągnięciu pełnej prędkości, co eliminuje straty mocy na elementach półprzewodnikowych, obniża temperaturę w szafie i zwiększa ogólną sprawność układu.
• Czy urządzenie wymaga zewnętrznego chłodzenia? Przy zachowaniu odpowiednich odstępów montażowych i pracy w znamionowym zakresie temperatur, chłodzenie naturalne jest wystarczające dzięki niskiej emisji ciepła przez zintegrowany bypass.
