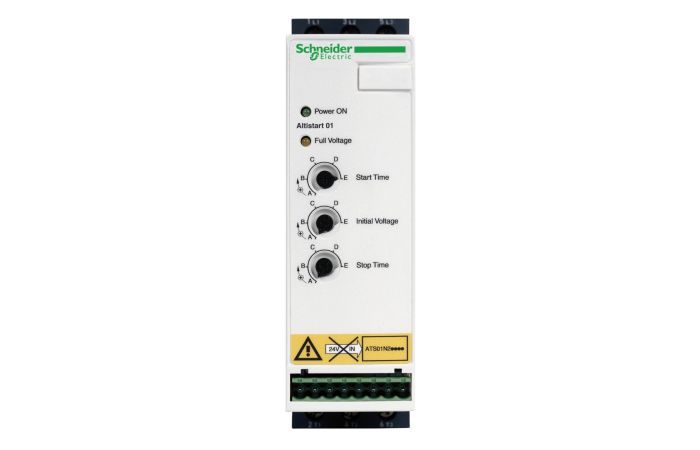

Układ łagodnego rozruchu ATS01 3-fazowe 380/415VAC 50/60Hz 11kW 22A IP20, Altistart 01 | ATS01N222QN Schneider Electric

Opis i Kluczowe Cechy

Układ łagodnego rozruchu Altistart 01, o numerze katalogowym ATS01N222QN, to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o optymalizacji pracy silników asynchronicznych. Urządzenie charakteryzuje się prądem znamionowym o wartości 22 A, co pozwala na efektywną obsługę jednostek napędowych o mocy do 11 kW przy napięciu zasilania w zakresie od 380 V do 415 V AC. Dzięki kompaktowej obudowie o szerokości zaledwie 45 mm, softstart ten stanowi jeden z najmniejszych modułów w swojej klasie, co jest kluczowe przy projektowaniu gęsto upakowanych szaf sterowniczych.

Kluczowym elementem konstrukcyjnym jest zintegrowany bypass (stycznik obejściowy). Rozwiązanie to pozwala na wyeliminowanie strat energii i ograniczenie wydzielania ciepła po zakończeniu fazy rozruchu, co bezpośrednio przekłada się na dłuższą żywotność komponentów elektronicznych oraz redukcję hałasu wewnątrz rozdzielnicy. Stopień ochrony IP20 gwarantuje bezpieczną eksploatację wewnątrz obudów przemysłowych, chroniąc przed przypadkowym dotykiem części pod napięciem.

• Kompaktowa budowa: Szerokość 45 mm pozwala na oszczędność miejsca na szynie DIN.
• Zintegrowany bypass: Redukcja strat cieplnych i hałasu po osiągnięciu pełnej prędkości obrotowej.
• Prosta konfiguracja: Intuicyjne nastawy za pomocą dwóch potencjometrów pozwalają na szybkie uruchomienie układu.
• Ochrona mechaniczna: Płynne narastanie momentu obrotowego eliminuje uderzenia hydrauliczne i naprężenia w przekładniach.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo i niezawodność w wymagających środowiskach przemysłowych. Schneider Electric kładzie duży nacisk na kompatybilność elektromagnetyczną oraz bezpieczeństwo elektryczne, co potwierdzają certyfikaty zgodności z normami IEC/EN 60947-4-2. Urządzenie spełnia wymagania dyrektyw niskonapięciowych oraz posiada oznaczenie CE, co jest gwarancją dopuszczenia do obrotu na rynku europejskim i spełnienia wysokich standardów jakościowych.

Zastosowanie

Softstart Altistart 01 ATS01N222QN jest dedykowany do prostych maszyn i urządzeń, gdzie kluczowe jest wyeliminowanie gwałtownych szarpnięć podczas startu. Jego uniwersalność pozwala na zastosowanie w wielu gałęziach przemysłu:

• Systemy transportowe: Przenośniki taśmowe i rolkowe, gdzie płynny start zapobiega przesuwaniu się ładunku.
• Gospodarka wodno-ściekowa: Pompy odśrodkowe, w których softstart eliminuje zjawisko uderzenia wodnego w rurociągach.
• Wentylacja i klimatyzacja: Wentylatory i sprężarki, gdzie redukcja naprężeń na paskach napędowych wydłuża okresy międzykonserwacyjne.
• Automatyka budynkowa: Napędy bram automatycznych, drzwi przesuwnych oraz małych dźwigów towarowych.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN 35 mm w pozycji pionowej, co zapewnia optymalną konwekcję powietrza i chłodzenie układu. Należy zachować odpowiednie odstępy izolacyjne od sąsiednich aparatów zgodnie z dokumentacją techniczną. Przyłącza elektryczne powinny być wykonane z należytą starannością, zwracając uwagę na moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków przy prądzie znamionowym 22 A. Konfiguracja urządzenia ogranicza się do ustawienia czasu rozruchu oraz początkowego momentu obrotowego, co pozwala na precyzyjne dopasowanie charakterystyki startu do konkretnego obciążenia mechanicznego.

FAQ

1. Czy ATS01N222QN wymaga zewnętrznego stycznika bypass?
Nie, urządzenie posiada wbudowany bypass, który automatycznie mostkuje tyrystory po zakończeniu procesu rozruchu, co zwiększa efektywność energetyczną układu.

2. Jakie silniki mogą być obsługiwane przez ten model?
Softstart jest przeznaczony do trójfazowych silników asynchronicznych o prądzie do 22 A i mocy do 11 kW przy napięciu 400V.

3. Czy konfiguracja urządzenia jest skomplikowana?
Wręcz przeciwnie. Dzięki zastosowaniu tylko dwóch nastaw, proces uruchomienia jest intuicyjny i może być przeprowadzony sprawnie nawet przy podstawowej wiedzy z zakresu elektrotechniki.
