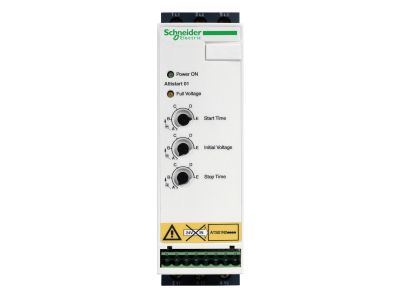

Układ łagodnego rozruchu ATS01 3-fazowe 200/240VAC 50/60Hz 7,5kW 32A IP20, Altistart 01 | ATS01N232LU Schneider Electric

Opis i Kluczowe Cechy

Układ łagodnego rozruchu Altistart 01 (ATS01N232LU) to kompaktowe urządzenie przeznaczone do płynnego rozruchu i zatrzymywania trójfazowych silników asynchronicznych o mocy do 7,5 kW (10 KM) przy napięciu 200–240 V AC. Dzięki prądzie znamionowemu 32 A oraz szerokości zaledwie 45 mm może być montowany w ciasnych rozdzielnicach na szynie DIN. Zintegrowany bypass ogranicza straty ciepła i hałas, a prosta konfiguracja za pomocą dwóch pokręteł nie wymaga zaawansowanego programowania.

• Prąd znamionowy 32 A: Zapewnia bezpieczną pracę z silnikami o znacznym obciążeniu, minimalizując ryzyko przeciążenia i przegrzania.
• Szerokość 45 mm: Jeden z najwęższych układów w swojej klasie – idealny do rozdzielnic o ograniczonej przestrzeni.
• Zintegrowany bypass: Po osiągnięciu prędkości znamionowej silnik jest zasilany bezpośrednio, co redukuje straty ciepła i poziom hałasu oraz zwiększa efektywność energetyczną.
• Konfiguracja dwoma pokrętłami: Umożliwia szybkie ustawienie czasu rozruchu i poziomu napięcia początkowego bez użycia narzędzi ani oprogramowania.
• Montaż na szynie DIN: Ułatwia instalację w standardowych rozdzielnicach, a stopień ochrony IP20 zapewnia bezpieczeństwo w suchych pomieszczeniach.

Zgodność z Normami

Układ łagodnego rozruchu Altistart 01 spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Produkt został zaprojektowany zgodnie z międzynarodowymi standardami dla urządzeń sterujących silnikami, co gwarantuje bezpieczeństwo i niezawodność w typowych instalacjach przemysłowych i komercyjnych.

Zastosowanie

Układ ATS01N232LU przeznaczony jest do płynnego rozruchu prostych maszyn z silnikami trójfazowymi. Dzięki regulowanemu czasowi startu i napięciu początkowemu eliminuje gwałtowne udary mechaniczne oraz ogranicza prąd rozruchowy, co wydłuża żywotność napędu.

• Sterowanie przenośnikami taśmowymi, windami małym i bramami automatycznymi – eliminacja szarpnięć przy starcie.
• Rozruch pomp i wentylatorów – płynne narastanie obrotów zmniejsza uderzenia hydrauliczne i wydłuża żywotność łożysk.
• Sprężarki i małe dźwigi – ograniczenie skoków napięcia w sieci oraz zabezpieczenie mechaniki przed przeciążeniami.
• Automatyka budynkowa – łatwy montaż na szynie DIN pozwala na wbudowanie układu w istniejące rozdzielnice.

Wskazówki Montażowe

Montaż i podłączenie układu łagodnego rozruchu może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Urządzenie montowane jest na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać do prądu znamionowego 32 A, a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Należy zapewnić odpowiednie chłodzenie – zachować odstępy wentylacyjne i nie montować w bezpośrednim sąsiedztwie źródeł ciepła.

FAQ

• Czy układ może być używany z silnikami jednofazowymi? Tak, Altistart 01 ATS01N232LU nadaje się do sterowania zarówno trójfazowymi, jak i jednofazowymi silnikami asynchronicznymi (w konfiguracji jednofazowej moc jest odpowiednio niższa).
• Jaki jest stopień ochrony? Stopień ochrony IP20 – urządzenie jest przeznaczone do montażu w suchych, zamkniętych rozdzielnicach, gdzie nie występuje narażenie na wilgoć ani kurz.
• Jak działa tryb bypassu? Po osiągnięciu przez silnik prędkości znamionowej wewnętrzny stycznik zwierający (bypass) zwiera tyrystory mocy, co eliminuje straty przewodzenia i redukuje ciepło oraz hałas. Dzięki temu układ pracuje efektywnie w całym czasie pracy silnika.
