Układ łagodnego rozruchu ATS01 3-fazowe 200/240VAC 50/60Hz 1.5kW 9A IP20 Altistart 01 | ATS01N209LU Schneider Electric

Opis i Kluczowe Cechy

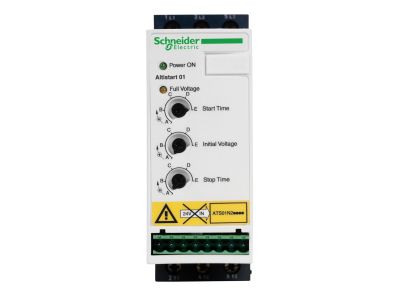

Układ łagodnego rozruchu Altistart 01 ATS01N209LU to kompaktowe urządzenie przeznaczone do płynnego rozruchu jednofazowych i trójfazowych silników asynchronicznych. Przystosowany do napięcia zasilania 200-240 VAC 50/60 Hz, obsługuje silniki o mocy do 1,5 kW (2 KM) i prądzie znamionowym 9 A. Dzięki szerokości zaledwie 45 mm zajmuje minimalną ilość miejsca na szynie DIN, co ułatwia zabudowę w ciasnych rozdzielnicach.

• Prąd znamionowy 9 A: bezpieczna i stabilna praca silników o mocy do 1,5 kW bez ryzyka przeciążenia.
• Zintegrowany bypass: redukuje straty ciepła i poziom hałasu podczas pracy ciągłej, zwiększając żywotność układu.
• Prosta konfiguracja z 2 ustawieniami: intuicyjne pokrętła umożliwiają szybkie dostosowanie parametrów rozruchu bez potrzeby programowania.
• Szerokość 45 mm: jeden z najmniejszych softstarterów na rynku, idealny do montażu w ograniczonej przestrzeni.
• Płynny rozruch: eliminuje udary mechaniczne, chroniąc napędzane maszyny (przenośniki, pompy, wentylatory) i przedłużając ich żywotność.

Zgodność z Normami

Układ łagodnego rozruchu Altistart 01 jest zaprojektowany zgodnie z obowiązującymi normami europejskimi (standard DIN) oraz posiada certyfikację CE. Produkt spełnia wymagania dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej, co gwarantuje bezpieczną eksploatację w instalacjach przemysłowych i budynkowych.

Zastosowanie

Urządzenie przeznaczone do płynnego rozruchu prostych maszyn z silnikami indukcyjnymi prądu przemiennego. Sprawdza się w aplikacjach wymagających ograniczenia prądu rozruchowego i naprężeń mechanicznych.

• Sterowanie rozruchem przenośników taśmowych – eliminacja szarpnięć podczas startu.
• Płynny start pomp i wentylatorów – redukcja uderzeń hydraulicznych i wydłużenie żywotności łożysk.
• Rozruch sprężarek i małych dźwigów – ochrona mechaniczna przekładni i pasów.
• Automatyka budynkowa – sterowanie bramami automatycznymi i drzwiami, w których wymagany jest miękki start.

Wskazówki Montażowe

Montaż układu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów dobierz do prądu obciążenia 9 A, a moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta. Podczas konfiguracji ustaw dwa pokrętła zgodnie z wymaganiami silnika – wartości znajdziesz w instrukcji.

FAQ

• Jakie są dostępne ustawienia konfiguracyjne? Softstarter ATS01N209LU posiada dwa pokrętła: jedno do regulacji czasu rozruchu, drugie do ustawienia poziomu momentu startowego. Konfiguracja jest bardzo prosta i nie wymaga specjalistycznego oprogramowania.
• Czy układ ma wbudowany bypass? Tak, urządzenie wyposażono w zintegrowany bypass, który po zakończeniu rozruchu przełącza silnik bezpośrednio na sieć, eliminując straty ciepła w tyrystorach i redukując hałas pracy.
• Jaki stopień ochrony ma softstarter? Stopień ochrony IP20 oznacza, że urządzenie jest chronione przed dostępem palcami, ale nie jest odporne na wilgoć. Montaż należy wykonać w obudowie o odpowiedniej klasie szczelności (np. rozdzielnica zewnętrzna z IP65).
