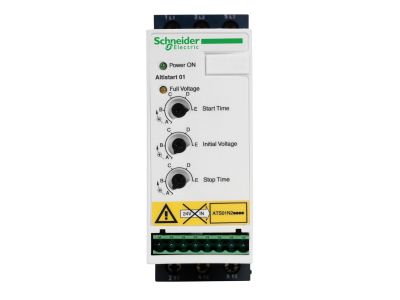

Układ łagodnego rozruchu ATS01 3-fazowe 200/240VAC 50/60Hz 1,1kW 6A IP20, Altistart 01 | ATS01N206LU Schneider Electric

Opis i Kluczowe Cechy

Układ łagodnego rozruchu Altistart 01 firmy Schneider Electric (symbol ATS01N206LU) przeznaczony jest do płynnego rozruchu trójfazowych silników asynchronicznych o mocy do 1,1 kW (1,5 KM) przy napięciu 200–240 V AC 50/60 Hz. Prąd znamionowy 6 A i stopień ochrony IP20 czynią go rozwiązaniem do zastosowań w rozdzielnicach. Szerokość zaledwie 45 mm pozwala na instalację w ciasnych szafach sterowniczych.

• Prąd znamionowy 6 A: zapewnia bezpieczną pracę z silnikami o obciążalności do 6 A, minimalizując ryzyko przeciążenia styków.
• Zintegrowany bypass: po rozruchu silnik zasilany jest bezpośrednio, co redukuje hałas i wydzielanie ciepła w trybie pracy ciągłej.
• Dwa ustawienia konfiguracyjne: prosta regulacja napięcia początkowego i czasu rozruchu – możliwa do wykonania przez osoby bez specjalistycznego przeszkolenia.
• Szerokość 45 mm: jeden z najbardziej kompaktowych układów łagodnego rozruchu na rynku, ułatwiający montaż w ograniczonej przestrzeni rozdzielnicy.
• Stopień ochrony IP20: chroni przed dotknięciem części niebezpiecznych, odpowiedni do montażu w suchych pomieszczeniach w szafach sterowniczych.

Zgodność z Normami

Urządzenie zostało zaprojektowane zgodnie z europejskimi standardami bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada oznakowanie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej. Montaż i użytkowanie powinny odbywać się zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi.

Zastosowanie

Altistart 01 dedykowany jest do płynnego rozruchu prostych maszyn o stałym obciążeniu, eliminując naprężenia mechaniczne i udary prądowe. Sprawdza się w następujących aplikacjach:

• Przenośniki taśmowe – łagodny start chroni pasy i napędy przed przeciążeniem.
• Pompy odśrodkowe – redukcja uderzeń hydraulicznych w rurociągach.
• Wentylatory i sprężarki – zmniejszenie naprężeń w układzie wentylacji i przedłużenie żywotności łożysk.
• Drzwi automatyczne, bramy, małe dźwigi – kontrolowany rozruch zwiększa komfort i bezpieczeństwo użytkowania.

Wskazówki Montażowe

Montaż układu łagodnego rozruchu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać do prądu znamionowego (6 A) zgodnie z obowiązującymi normami. Moment dokręcania śrub zacisków – według dokumentacji producenta. Zapewnij odpowiednią wentylację w szafie sterowniczej, aby nie przekroczyć dopuszczalnej temperatury otoczenia.

FAQ

• Czy układ ma zintegrowany bypass? Tak, po zakończeniu rozruchu bypass przejmuje przewodzenie prądu, co znacznie ogranicza straty cieplne i hałas.
• Jaki jest stopień ochrony? IP20 – oznacza ochronę przed dotknięciem palcami oraz przed wnikaniem ciał stałych o średnicy ≥12,5 mm. Urządzenie należy montować w szafie sterowniczej.
• Jakie parametry można regulować? Dwa potencjometry umożliwiają ustawienie napięcia początkowego (torque start) oraz czasu narastania napięcia (czas rozruchu). Konfiguracja jest intuicyjna i nie wymaga narzędzi programistycznych.
