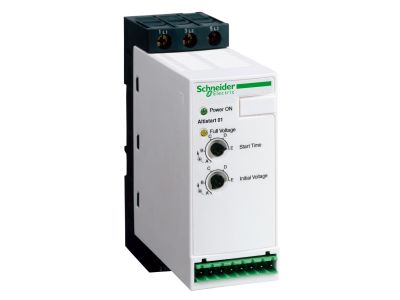

Układ łagodnego rozruchu ATS01 3-fazowe 110/480VAC 50/60Hz 9kW 25A IP20, Altistart 01 | ATS01N125FT Schneider Electric

Opis i Kluczowe Cechy

Układ łagodnego rozruchu Altistart 01 (ATS01N125FT) od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie dedykowane do optymalizacji pracy silników asynchronicznych. Urządzenie charakteryzuje się prądem znamionowym o wartości 25 A, co pozwala na efektywne sterowanie jednostkami napędowymi o mocy do 11 kW (15 KM) w układach trójfazowych przy napięciu od 110 V do 480 V AC oraz do 2,2 kW w aplikacjach jednofazowych (110 V do 230 V AC). Dzięki kompaktowej obudowie o szerokości zaledwie 45 mm, softstart ten jest jednym z najmniejszych urządzeń w swojej klasie, co umożliwia znaczną oszczędność miejsca w szafie sterowniczej.

• Zintegrowany bypass: Wbudowany stycznik obejściowy redukuje emisję ciepła po zakończeniu fazy rozruchu oraz minimalizuje hałas, co przekłada się na dłuższą żywotność komponentów elektronicznych.
• Ochrona mechaniczna: Płynne narastanie momentu obrotowego eliminuje uderzenia hydrauliczne w pompach oraz naprężenia w przekładniach i pasach napędowych.
• Stopień ochrony IP20: Zapewnia bezpieczną eksploatację wewnątrz obudów sterowniczych, chroniąc przed przypadkowym dotykiem części pod napięciem.
• Wszechstronność zasilania: Możliwość pracy w szerokim zakresie częstotliwości 50/60 Hz oraz obsługa zarówno sieci jedno-, jak i trójfazowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje najwyższą niezawodność w warunkach przemysłowych. Spełnia wymagania dyrektyw dotyczących kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa niskonapięciowego. Posiada certyfikaty dopuszczające do użytku na rynkach globalnych, co potwierdza jego wysoką jakość wykonania typową dla marki Schneider Electric.

Zastosowanie

Altistart 01 znajduje szerokie zastosowanie w automatyce budynkowej oraz przemysłowej, gdzie wymagany jest łagodny start prostych maszyn. Idealnie sprawdza się w następujących aplikacjach:

• Systemy transportowe: Przenośniki taśmowe i rolkowe, gdzie płynny start zapobiega przewracaniu się transportowanych produktów.
• Wentylacja i klimatyzacja: Wentylatory osiowe i promieniowe, redukując zużycie pasków klinowych.
• Gospodarka wodno-ściekowa: Pompy odśrodkowe, eliminując zjawisko uderzenia wodnego w rurociągach.
• Maszyny specjalistyczne: Sprężarki tłokowe i śrubowe, małe dźwigi oraz automatyka bramowa i drzwiowa.

Wskazówki Montażowe

Montaż urządzenia ATS01N125FT jest intuicyjny i szybki dzięki systemowi zatrzaskowemu na standardowej szynie DIN 35 mm. Aby zapewnić optymalne warunki pracy, należy przestrzegać poniższych zaleceń:

• Pozycja montażowa: Zaleca się montaż pionowy, aby umożliwić swobodny przepływ powietrza chłodzącego przez radiator.
• Okablowanie: Należy stosować przewody o przekroju dostosowanym do prądu 25 A, dbając o odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków.
• Konfiguracja: Urządzenie posiada dwa potencjometry nastawcze, które pozwalają na precyzyjne określenie czasu rozruchu oraz początkowego momentu obrotowego, co może być wykonane nawet przez personel o podstawowym przeszkoleniu technicznym.

FAQ

• Czy ATS01N125FT wymaga zewnętrznego stycznika bypass? Nie, urządzenie posiada zintegrowany bypass, co upraszcza schemat połączeń i zmniejsza koszty instalacji.
• Czy mogę użyć tego softstartu do silnika jednofazowego? Tak, model ten jest przystosowany do zasilania silników jednofazowych o mocy do 2,2 kW w zakresie napięć 110-230 V AC.
• Jaka jest główna korzyść z zastosowania softstartu zamiast rozruchu bezpośredniego? Główną korzyścią jest wydłużenie żywotności mechanicznej maszyny poprzez eliminację gwałtownych szarpnięć oraz redukcja spadków napięcia w sieci zasilającej podczas startu silnika.
