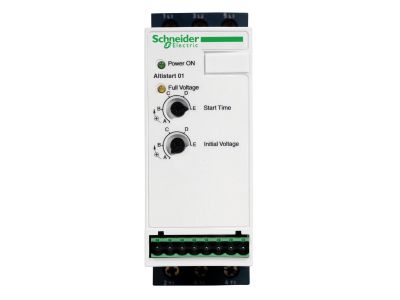

Układ łagodnego rozruchu ATS01 3-fazowe 110/480VAC 50/60Hz 5.5kW 12A IP20 Altistart 01 | ATS01N112FT Schneider Electric

Opis i Kluczowe Cechy

Układ łagodnego rozruchu Altistart 01 (ATS01N112FT) od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie dedykowane do optymalizacji pracy silników asynchronicznych. Urządzenie charakteryzuje się prądem znamionowym o wartości 12 A, co pozwala na efektywne sterowanie jednostkami napędowymi o mocy do 5,5 kW (7,5 KM) w układach trójfazowych oraz do 1,5 kW w aplikacjach jednofazowych. Dzięki szerokiemu zakresowi napięcia zasilania od 110 V do 480 V AC (50/60 Hz), softstart ten jest niezwykle uniwersalnym komponentem w nowoczesnych systemach automatyki przemysłowej.

• Kompaktowa konstrukcja: Szerokość obudowy wynosząca zaledwie 45 mm sprawia, że jest to jeden z najmniejszych układów na rynku, co pozwala na znaczną oszczędność miejsca w szafie sterowniczej.
• Zintegrowany bypass: Wbudowany stycznik obejściowy (bypass) aktywuje się po zakończeniu fazy rozruchu, co drastycznie redukuje wydzielanie ciepła wewnątrz obudowy oraz minimalizuje hałas generowany przez urządzenie.
• Ochrona mechaniczna: Poprzez eliminację gwałtownych uderzeń momentu obrotowego, układ chroni przekładnie, paski napędowe i łożyska, znacząco wydłużając żywotność całego układu mechanicznego.
• Stopień ochrony IP20: Zapewnia bezpieczną eksploatację wewnątrz obudów sterowniczych, chroniąc przed przypadkowym dotknięciem części pod napięciem.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje najwyższy poziom bezpieczeństwa i niezawodności w warunkach przemysłowych. Układ spełnia wymagania dyrektyw dotyczących kompatybilności elektromagnetycznej (EMC) oraz niskonapięciowych urządzeń sterowniczych. Schneider Electric jako lider branży zapewnia pełną certyfikację CE oraz zgodność z normami IEC/EN 60947-4-2, co jest kluczowe dla projektantów systemów B2B wymagających pełnej dokumentacji technicznej.

Zastosowanie

Softstart Altistart 01 jest idealnym rozwiązaniem dla prostych maszyn i urządzeń, gdzie wymagany jest płynny start bez konieczności stosowania zaawansowanych przemienników częstotliwości. Jego główne obszary zastosowań obejmują:

• Systemy transportowe: Przenośniki taśmowe i rolkowe, gdzie płynny rozruch zapobiega przesuwaniu się towaru i szarpnięciom taśmy.
• Wentylacja i klimatyzacja: Wentylatory osiowe i promieniowe, w których redukcja prądu rozruchowego odciąża sieć zasilającą.
• Pompy i sprężarki: Ograniczenie uderzeń hydraulicznych w rurociągach oraz redukcja naprężeń w układach tłocznych.
• Automatyka budynkowa: Napędy bram automatycznych, drzwi przesuwnych oraz małych dźwigów towarowych.

Wskazówki Montażowe

Montaż urządzenia ATS01N112FT jest intuicyjny i szybki dzięki systemowi mocowania na standardowej szynie DIN 35 mm. Aby zapewnić optymalną pracę układu, należy przestrzegać następujących wytycznych:

• Pozycja montażowa: Zaleca się montaż pionowy, aby umożliwić swobodny przepływ powietrza chłodzącego przez radiatory.
• Konfiguracja: Urządzenie posiada dwa potencjometry nastawcze, które pozwalają na precyzyjne określenie czasu rozruchu oraz początkowego momentu obrotowego, co umożliwia dostosowanie parametrów nawet przez personel o podstawowym przeszkoleniu.
• Okablowanie: Należy stosować przewody o przekroju dostosowanym do prądu 12 A, dbając o odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków.

FAQ

1. Czy ATS01N112FT wymaga zewnętrznego stycznika bypass?
Nie, urządzenie posiada zintegrowany bypass, co upraszcza schemat połączeń i zmniejsza koszty instalacji.

2. Czy mogę użyć tego softstartu do silnika jednofazowego?
Tak, układ jest przystosowany do obsługi silników jednofazowych o mocy do 1,5 kW w zakresie napięć 110-230 V AC.

3. Jakie są główne korzyści z zastosowania softstartu zamiast rozruchu bezpośredniego?
Główną korzyścią jest eliminacja udarów mechanicznych oraz ograniczenie prądu rozruchowego, co chroni silnik i sieć elektryczną przed spadkami napięcia.
