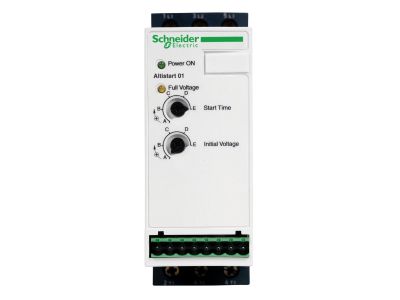

Układ łagodnego rozruchu ATS01 3-fazowe 110/480VAC 50/60Hz 4kW 9A IP20 Altistart 01 | ATS01N109FT Schneider Electric

Opis i Kluczowe Cechy

Układ łagodnego rozruchu Altistart 01 (ATS01N109FT) od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie dedykowane do optymalizacji pracy silników asynchronicznych. Urządzenie charakteryzuje się prądem znamionowym o wartości 9 A, co pozwala na efektywne sterowanie jednostkami napędowymi o mocy do 4 kW (5 KM) w układach trójfazowych oraz do 1,1 kW w aplikacjach jednofazowych. Dzięki szerokiemu zakresowi napięcia zasilania od 110 V do 480 V AC (50/60 Hz), softstart ten jest niezwykle uniwersalnym komponentem w nowoczesnych systemach automatyki przemysłowej.

• Kompaktowa konstrukcja: Szerokość obudowy wynosząca zaledwie 45 mm sprawia, że jest to jeden z najmniejszych układów na rynku, co pozwala na znaczną oszczędność miejsca w szafie sterowniczej.
• Zintegrowany bypass: Wbudowany stycznik obejściowy (bypass) aktywuje się po zakończeniu fazy rozruchu, co drastycznie redukuje wydzielanie ciepła wewnątrz obudowy oraz minimalizuje hałas generowany przez urządzenie.
• Ochrona mechaniczna: Poprzez eliminację gwałtownych uderzeń momentu obrotowego, układ chroni przekładnie, pasy napędowe i łożyska przed przedwczesnym zużyciem.
• Stopień ochrony IP20: Zapewnia bezpieczną eksploatację wewnątrz obudów sterowniczych, chroniąc przed przypadkowym dotknięciem części pod napięciem.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, co jest standardem dla marki Schneider Electric. Urządzenie spełnia wymagania dyrektyw dotyczących kompatybilności elektromagnetycznej (EMC) oraz niskonapięciowych systemów sterowania. Posiada certyfikację pozwalającą na bezpieczne stosowanie w instalacjach przemysłowych na całym świecie, gwarantując stabilność parametrów pracy nawet w wymagających warunkach środowiskowych.

Zastosowanie

Softstart Altistart 01 jest idealnym rozwiązaniem dla prostych maszyn i urządzeń, gdzie kluczowe jest uniknięcie udarów mechanicznych podczas startu. Jego wszechstronność pozwala na zastosowanie w następujących obszarach:

• Systemy transportowe: Przenośniki taśmowe i transportery, gdzie płynny start zapobiega przesuwaniu się ładunku.
• Gospodarka wodno-ściekowa: Pompy odśrodkowe, w których redukcja uderzeń hydraulicznych wydłuża żywotność rurociągów.
• Wentylacja i klimatyzacja: Wentylatory i sprężarki, gdzie ograniczenie prądu rozruchowego odciąża sieć zasilającą.
• Automatyka budynkowa: Drzwi automatyczne, bramy oraz małe dźwigi towarowe.

Wskazówki Montażowe

Montaż urządzenia ATS01N109FT jest szybki i intuicyjny dzięki systemowi mocowania na standardowej szynie DIN 35 mm. Aby zapewnić długotrwałą i bezawaryjną pracę, należy przestrzegać poniższych zaleceń:

• Pozycja montażowa: Zaleca się montaż pionowy, aby umożliwić swobodny przepływ powietrza chłodzącego przez radiatory.
• Konfiguracja: Urządzenie posiada tylko dwa nastawniki (potencjometry), co pozwala na błyskawiczne ustawienie czasu rozruchu oraz początkowego momentu obrotowego, nawet przez personel o mniejszym doświadczeniu.
• Okablowanie: Należy stosować przewody o przekroju dostosowanym do prądu 9 A, dbając o odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków.

FAQ

1. Czy ten softstart może współpracować z silnikiem jednofazowym?
Tak, Altistart 01 o tym numerze katalogowym obsługuje silniki jednofazowe w zakresie napięć od 110 V do 230 V AC o mocy do 1,1 kW.

2. Jakie są główne korzyści z posiadania wbudowanego bypassu?
Bypass pozwala na ominięcie tyrystorów po osiągnięciu pełnej prędkości obrotowej. Dzięki temu urządzenie nie generuje strat mocy w postaci ciepła podczas pracy ciągłej, co zwiększa sprawność układu i pozwala na stosowanie mniejszych obudów bez wymuszonej wentylacji.

3. Czy konfiguracja urządzenia wymaga specjalistycznego oprogramowania?
Nie, konfiguracja odbywa się w sposób analogowy za pomocą dwóch pokręteł na przednim panelu, co czyni proces uruchomienia niezwykle prostym i szybkim.
