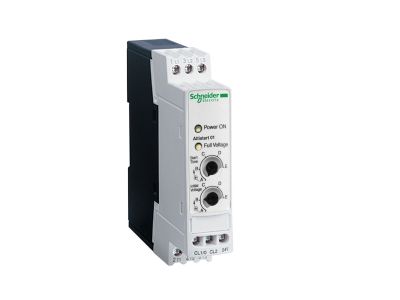

Układ łagodnego rozruchu ATS01 3-fazowe 110/480VAC 50/60Hz 1.1kW 3A IP20, Altistart 01 | ATS01N103FT Schneider Electric

Opis i Kluczowe Cechy

Układ łagodnego rozruchu Altistart 01 (ATS01N103FT) od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie dedykowane do optymalizacji pracy silników asynchronicznych. Urządzenie charakteryzuje się kompaktową obudową o szerokości zaledwie 22,5 mm, co czyni go jednym z najmniejszych softstartów dostępnych na rynku, pozwalając na znaczną oszczędność miejsca w szafie sterowniczej. Softstart obsługuje silniki o prądzie znamionowym do 3 A, oferując wsparcie dla jednostek trójfazowych o mocy do 1,1 kW (przy napięciu od 110 V do 480 V AC) oraz silników jednofazowych o mocy do 0,37 kW (przy napięciu od 110 V do 230 V AC).

• Zintegrowany Bypass: Wbudowany układ obejściowy (bypass) aktywuje się po zakończeniu fazy rozruchu, co drastycznie redukuje wydzielanie ciepła wewnątrz obudowy oraz minimalizuje hałas generowany przez urządzenie.
• Ochrona Mechaniczna: Dzięki eliminacji gwałtownych szarpnięć podczas startu, ATS01 redukuje naprężenia mechaniczne w układach napędowych, co bezpośrednio przekłada się na wydłużenie żywotności pasów transmisyjnych, łożysk i przekładni.
• Intuicyjna Konfiguracja: Urządzenie wyposażone jest w dwa potencjometry nastawcze, co pozwala na szybkie i bezproblemowe uruchomienie nawet przez personel o mniejszym doświadczeniu technicznym.
• Stopień Ochrony IP20: Zapewnia bezpieczną eksploatację wewnątrz obudów sterowniczych, chroniąc przed przypadkowym dotknięciem części pod napięciem.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami przemysłowymi, co gwarantuje niezawodność w trudnych warunkach eksploatacyjnych. Schneider Electric kładzie duży nacisk na bezpieczeństwo użytkowania oraz kompatybilność elektromagnetyczną, co potwierdzają certyfikaty zgodności z normami IEC/EN dotyczącymi aparatury niskonapięciowej. Urządzenie spełnia wymogi dyrektyw unijnych, co pozwala na jego swobodne stosowanie w nowoczesnych instalacjach przemysłowych na całym świecie.

Zastosowanie

Softstart Altistart 01 jest idealnym rozwiązaniem dla prostych maszyn i urządzeń, gdzie wymagany jest płynny start bez konieczności stosowania zaawansowanych przemienników częstotliwości. Główne obszary zastosowań obejmują:

• Systemy transportowe: Przenośniki taśmowe i rolkowe, gdzie płynny start zapobiega przewracaniu się transportowanych produktów.
• Technika wentylacyjna i pompowa: Wentylatory oraz małe pompy, w których redukcja uderzeń hydraulicznych i mechanicznych jest kluczowa.
• Automatyka budynkowa: Napędy drzwi automatycznych, bram oraz rolet przemysłowych.
• Lekki przemysł: Małe sprężarki oraz niewielkie dźwigi i wciągniki o ograniczonym udźwigu.

Wskazówki Montażowe

Montaż urządzenia ATS01N103FT jest szybki i efektywny dzięki przystosowaniu do standardowej szyny DIN 35 mm. Aby zapewnić optymalną pracę układu, należy przestrzegać poniższych zaleceń:

• Pozycja montażu: Zaleca się montaż pionowy, aby umożliwić swobodną konwekcję powietrza i efektywne chłodzenie radiatora.
• Okablowanie: Należy stosować przewody o odpowiednim przekroju, dostosowanym do prądu znamionowego 3 A, dbając o właściwy moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków.
• Przestrzeń serwisowa: Mimo kompaktowej szerokości 22,5 mm, warto zachować minimalne odstępy od sąsiednich aparatów generujących duże ilości ciepła.

FAQ

1. Czy ATS01N103FT może współpracować z silnikami jednofazowymi?
Tak, ten model jest uniwersalny i może zasilać silniki jednofazowe w zakresie napięć 110-230 V AC o mocy do 0,37 kW.

2. Jakie parametry można regulować w tym modelu?
Urządzenie pozwala na prostą konfigurację czasu rozruchu oraz początkowego momentu rozruchowego za pomocą dwóch czytelnych pokręteł na przednim panelu.

3. Czy wymagany jest zewnętrzny stycznik bypass?
Nie, układ posiada zintegrowany bypass, co upraszcza schemat połączeń i zmniejsza gabaryty całej instalacji.

4. Czy softstart chroni silnik przed przeciążeniem?
Seria ATS01 skupia się na łagodnym rozruchu i zatrzymaniu. Do pełnej ochrony silnika zaleca się stosowanie dodatkowego wyłącznika silnikowego (np. serii TeSys GV2).
