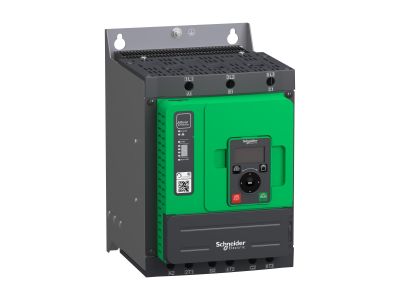

Układ łagodnego rozruchu, Altivar ATS480, 88A IP20, 3x 208 ... 690V AC, napięcie sterowania 110 ... | ATS480D88Y Schneider Electric

Opis i Kluczowe Cechy

Układ łagodnego rozruchu Altivar ATS480 o prądzie znamionowym 88A i stopniu ochrony IP20 to zaawansowane rozwiązanie do płynnego sterowania silnikami asynchronicznymi w zakresie napięć 208-690V AC. Zaprojektowany z myślą o normalnych i ciężkich warunkach przemysłowych, zapewnia optymalne przyspieszanie, hamowanie dynamiczne oraz zastrzyk prądu stałego. Wbudowany układ sterowania momentem obrotowym (TCS) minimalizuje udary mechaniczne podczas rozruchu i zatrzymywania silników o dużej bezwładności.

• Prąd znamionowy 88A: Obsługuje silniki od 22kW do 75kW, w zależności od parametrów sieci zasilającej, zapewniając stabilną pracę w szerokim zakresie obciążeń.
• Napięcie zasilania 208-690V AC: Kompatybilny z międzynarodowymi standardami zasilania, umożliwia elastyczne stosowanie w różnych systemach elektroenergetycznych.
• Napięcie sterowania 110V AC: Umożliwia integrację z istniejącymi systemami sterowania bez konieczności modyfikacji infrastruktury.
• Stopień ochrony IP20: Izolacja przed przypadkowym dotykiem części pod napięciem, przeznaczony do montażu w suchych pomieszczeniach lub szafach sterowniczych.
• Wbudowane hamowanie dynamiczne i zastrzyk prądu stałego: Skuteczne zatrzymanie silników o dużej bezwładności oraz precyzyjne sterowanie momentem obrotowym.

Zgodność z Normami

Układ łagodnego rozruchu Altivar ATS480 spełnia wymagania normy IEC/EN 60947-4-1 dotyczącej łączników i sterowników do silników. Posiada certyfikaty CE, cULus, UKCA, CCC, RCM oraz EAC, potwierdzające zgodność z międzynarodowymi standardami bezpieczeństwa i jakości. Produkt klasyfikowany jest jako Green Premium – zgodny z dyrektywami RoHS i REACH, co gwarantuje niską emisyjność i neutralność środowiskową.

Zastosowanie

Układ łagodnego rozruchu Altivar ATS480 przeznaczony jest do aplikacji przemysłowych wymagających precyzyjnego sterowania silnikami asynchronicznymi, eliminacji udarów prądowych podczas rozruchu oraz wydłużonej żywotności układów mechanicznych.

• Pompy i wentylatory w systemach HVAC – redukcja zużycia energii i naprężeń mechanicznych.
• Przenośniki taśmowe i podajniki – płynne rozruchy i zatrzymania w liniach produkcyjnych.
• Maszyny wirnikowe (np. mlewniki, rozdrabniarki) – ochrona przed przeciążeniami i udarami mechanicznymi.
• Systemy automatyki przemysłowej – integracja z EcoStruxure do cyfryzacji procesów.

Wskazówki Montażowe

Montaż układu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed instalacją należy odłączyć napięcie zasilania i upewnić się, że parametry sieci są zgodne z wymaganiami układu (napięcie, prąd, częstotliwość). Urządzenie należy montować w pozycji pionowej, zapewniając odpowiednią wentylację (IP20 wymaga chłodzenia powietrzem). Podłączenie przewodów należy wykonać zgodnie z schematem znajdującym się w instrukcji obsługi, zwracając uwagę na poprawne uziemienie i dobór przekrojów przewodów. Podczas eksploatacji zaleca się okresowe sprawdzanie stanu połączeń i czyszczenie radiatora.

FAQ

• Jakie silniki można obsługiwać układem ATS480? Układ obsługuje silniki asynchroniczne trójfazowe o mocy od 22kW do 75kW, w zależności od napięcia zasilania (208-690V AC). Dokładne wartości mocy należy zweryfikować w dokumentacji technicznej.
• Czy układ posiada wbudowany filtr przeciwzakłóceniowy? Dane produktu nie zawierają informacji o wbudowanym filtrze przeciwzakłóceniowym. Zaleca się stosowanie zewnętrznych układów filtracji zgodnie z wymaganiami aplikacji.
• Jaki jest zakres temperatur pracy układu? Dokładne wartości zakresu temperatur pracy nie zostały podane w danych produktu. Przewidywany zakres pracy wynosi typowo od -10°C do +50°C, jednak dla potwierdzenia należy zapoznać się z kartą katalogową.
