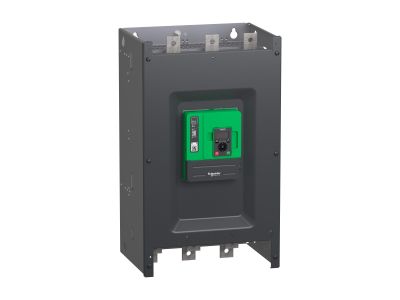

Układ łagodnego rozruchu, Altivar ATS480, 590A IP00, 3x 208 ... 690V AC, napięcie sterowania 110 ... | ATS480C59Y Schneider Electric

Opis i Kluczowe Cechy

Układ łagodnego rozruchu Altivar ATS480 o prądzie znamionowym 590A w obudowie IP00 to zaawansowane rozwiązanie dla silników asynchronicznych zasilanych napięciem 3-fazowym w zakresie 208–690V AC. Urządzenie steruje momentem obrotowym (TCS), zapewniając kontrolowane przyspieszanie i hamowanie, co minimalizuje obciążenia mechaniczne i elektryczne podczas rozruchu. Wbudowana procedura testowa upraszcza uruchomienie w konfiguracji wewnątrz trójkąta, eliminując konieczność dodatkowych pomiarów. Kompaktowe wymiary 400x314x670 mm i masa 51,4 kg umożliwiają montaż w szafach sterowniczych lub na ramie montażowej.

• Prąd znamionowy 590A: Zapewnia stabilne zasilanie silników o mocy 160–560 kW w zależności od napięcia zasilania, co sprawdza się w ciężkich warunkach przemysłowych.
• Zakres napięć 208–690V AC 3-fazowych: Kompatybilność z szeroką gamą sieci energetycznych, eliminująca konieczność stosowania dodatkowych przetwornic.
• Sterowanie momentem obrotowym (TCS): Precyzyjna kontrola dynamiki rozruchu i hamowania, redukująca szoki mechaniczne i wydłużająca żywotność napędów.
• Obudowa IP00: Otwarta konstrukcja ułatwiająca odprowadzanie ciepła w systemach wentylowanych, przeznaczona do montażu wewnątrz szaf sterowniczych.
• Wymiary 400x314x670 mm i waga 51,4 kg: Umożliwiają instalację w standardowych szafach rozdzielczych lub na dedykowanych ramach montażowych.

Zgodność z Normami

Układ Altivar ATS480 spełnia wymagania normy IEC/EN 60947-4-1 dotyczącej urządzeń do łagodnego rozruchu silników. Posiada certyfikaty CE, cULus, UKCA, CCC, RCM oraz certyfikaty morskie DNV, ABS, BV i CCS, potwierdzające bezpieczeństwo i niezawodność w różnych środowiskach pracy. Produkt klasyfikowany jako Green Premium, zgodny z dyrektywami RoHS i REACH.

Zastosowanie

Układ łagodnego rozruchu Altivar ATS480 dedykowany jest do aplikacji przemysłowych wymagających precyzyjnej kontroli pracy silników asynchronicznych, gdzie kluczowe jest ograniczenie przeciążeń i wydłużenie żywotności napędów.

• Napędy wentylatorów, pomp i sprężarek w energetyce, HVAC i przemyśle chemicznym.
• Maszyny przemysłowe o dużej bezwładności, wymagające dynamicznego hamowania i zastrzyku prądu stałego.
• Systemy automatyki i napędy w ciężkich warunkach środowiskowych, np. w hutnictwie lub górnictwie.
• Integracja z systemami EcoStruxure do optymalizacji zarządzania energią i cyfryzacji procesów produkcyjnych.

Wskazówki Montażowe

Montaż układu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z wymaganiami normy IEC/EN 60947-4-1. Urządzenie montować w pozycji pionowej na stabilnej powierzchni, zapewniając odpowiednią wentylację i swobodny dostęp do elementów sterujących. Przed podłączeniem należy sprawdzić zgodność napięcia zasilania z parametrami urządzenia oraz upewnić się, że obwód jest odłączony od napięcia. Połączenia wykonywać zgodnie z schematem podłączeniowym producenta, zwracając szczególną uwagę na dobór przewodów o odpowiednim przekroju. Po montażu przeprowadzić procedurę testową wbudowaną w urządzenie.

FAQ

• Czy układ ATS480 można stosować w trójfazowych sieciach niskiego napięcia? Tak, urządzenie obsługuje napięcia w zakresie 208–690V AC, co obejmuje standardowe sieci niskiego napięcia w przemyśle.
• Jakie są główne zalety sterowania momentem obrotowym (TCS)? TCS umożliwia płynne przyspieszanie i hamowanie silnika, redukując startowe prądy szczytowe i obciążenia mechaniczne, co wydłuża żywotność napędów.
• Czy urządzenie posiada wbudowaną ochronę przeciążeniową? Tak, układ wyposażony jest w zabezpieczenia termiczne i prądowe zgodnie z normą IEC/EN 60947-4-1, chroniące zarówno silnik, jak i sam softstart przed uszkodzeniem.
