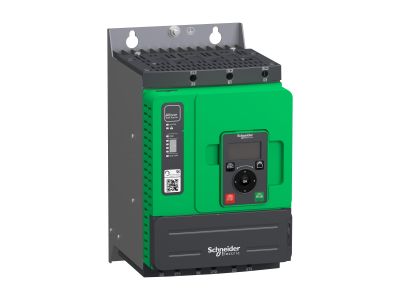

Układ łagodnego rozruchu, Altivar ATS480, 38A IP20, 3x 208 ... 690V AC, napięcie sterowania 110 ... | ATS480D38Y Schneider Electric

Opis i Kluczowe Cechy

Układ łagodnego rozruchu Altivar ATS480 o prądzie znamionowym 38A i stopniu ochrony IP20 to zaawansowane rozwiązanie przeznaczone do kontroli pracy silników asynchronicznych o mocy od 9kW do 30kW (w zależności od napięcia zasilania). Zaprojektowany z myślą o wymagających aplikacjach przemysłowych, umożliwia płynne rozruchy i zatrzymania, minimalizując przeciążenia mechaniczne i elektryczne. Wbudowany algorytm sterowania momentem obrotowym (TCS) oraz funkcje dynamicznego hamowania i zastrzyku prądu stałego zapewniają efektywną pracę nawet przy dużych momentach bezwładności.

• Prąd znamionowy 38A: Umożliwia zasilanie silników o mocy 9–30kW przy napięciu 208–690V AC, dostosowując się do różnych standardów zasilania przemysłowego.
• Sterowanie 110V AC: Kompatybilny z popularnymi systemami sterowania, ułatwia integrację z istniejącymi instalacjami.
• Zakres napięć zasilania 208–690V AC: Szerokie spektrum napięć roboczych pozwala na stosowanie w międzynarodowych aplikacjach bez potrzeby dodatkowej konwersji.
• Stopień ochrony IP20: Zapewnia ochronę przed ciałami stałymi większymi niż 12,5 mm – odpowiedni do montażu w suchych szafach sterowniczych i rozdzielnicach.
• Zintegrowany algorytm TCS: Sterowanie momentem obrotowym gwarantuje płynne przyspieszanie i hamowanie, wydłużając żywotność silników i mechanizmów napędowych.

Zgodność z Normami

Układ łagodnego rozruchu Altivar ATS480 spełnia wymagania normy IEC/EN 60947-4-1 dotyczącej urządzeń sterujących silnikami. Posiada certyfikaty CE, cULus, UKCA, CCC, RCM oraz EAC, a także certyfekaty morskie DNV, ABS, BV i CCS. Produkt klasy Green Premium, zgodny z RoHS i REACH.

Zastosowanie

Układ łagodnego rozruchu Altivar ATS480 dedykowany jest do aplikacji przemysłowych wymagających precyzyjnej kontroli nad pracą silników asynchronicznych.

• Napędy pomp, wentylatorów i dmuchaw – redukcja udarów prądowych podczas rozruchu i zatrzymania.
• Maszyny pakujące i przetwórcze – płynne sterowanie momentem obrotowym eliminuje wstrząsy mechaniczne.
• Systemy transportowe (taśmociągi, przenośniki) – optymalizacja rozruchu w aplikacjach o dużej bezwładności.
• Urządzenia w ciężkich warunkach pracy – odporność na zakłócenia i stabilność parametrów w zmiennych środowiskach.

Wskazówki Montażowe

Montaż układu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną. Urządzenie wymaga zamontowania w pozycji pionowej na szynie DIN lub płycie montażowej, z zachowaniem odpowiednich odstępów chłodzących. Przed podłączeniem należy bezwzględnie odłączyć napięcie zasilania. Przewody zasilające i sterujące należy dobierać zgodnie z parametrami podanymi w dokumentacji, z uwzględnieniem momentów dokręcania terminali. W razie wątpliwości dotyczących integracji z istniejącymi systemami, zaleca się konsultację z producentem lub dostawcą.

FAQ

• Czy układ ATS480 można stosować w aplikacjach zasilanych napięciem 400V? Tak – zakres zasilania 208–690V AC obejmuje standardowe napięcie 400V, stosowane w większości europejskich instalacji przemysłowych.
• Jakie są wymiary obudowy układu? Wysokość 275mm, szerokość 160mm, głębokość 203mm. Waga wynosi 4,9kg – dane zgodne z dokumentacją techniczną.
• Czy układ posiada funkcję zdalnego monitoringu? Tak – dzięki kompatybilności z modułami komunikacyjnymi (nie wchodzącymi w standardowe wyposażenie) możliwa jest integracja z systemami nadzoru, takimi jak EcoStruxure.
