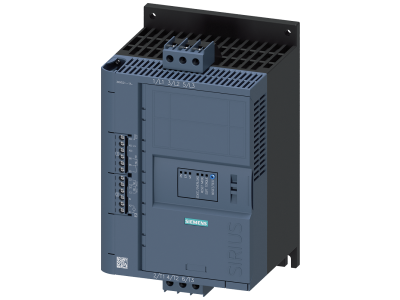

Układ łagodnego rozruchu 3RW52 480V 38A 110-250V, zaciski śrubowe, wyjście analogowe | 3RW5217-1AC14 Siemens

Alternatywny kod produktu: 3RW52171AC14

Opis i Kluczowe Cechy

Układ łagodnego rozruchu o symbolu 3RW5217‑1AC14 został zaprojektowany do płynnego startu silników indukcyjnych w sieciach 480V. Prąd znamionowy 38A umożliwia bezpieczne sterowanie silnikami o znacznym obciążeniu, redukując udary prądowe i mechaniczne. Napięcie sterowania 110‑250V AC pozwala na uniwersalne zasilanie obwodu pomocniczego. Zaciski śrubowe zapewniają pewne i trwałe połączenie przewodów, a wyjście analogowe daje możliwość monitorowania parametrów pracy urządzenia.

• Prąd znamionowy 38A: zapewnia bezpieczną pracę w obwodach silnikowych bez ryzyka przeciążenia styków tyrystorowych.
• Napięcie zasilania 480V AC: dedykowany do sieci trójfazowych 480V, typowych dla instalacji przemysłowych.
• Napięcie sterowania 110‑250V AC: szeroki zakres napięcia pomocniczego ułatwia integrację z istniejącymi systemami sterowania.
• Zaciski śrubowe: gwarantują niską rezystancję połączenia i wysoką odporność na wibracje.
• Wyjście analogowe: umożliwia przesyłanie sygnału (np. 0‑10V lub 4‑20mA) do PLC lub wskaźnika, co ułatwia diagnostykę i monitorowanie.

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zostało zaprojektowane zgodnie z europejskimi normami (EN) oraz standardami DIN dla aparatury sterowniczej i zabezpieczeniowej. Bezpieczeństwo użytkowania potwierdzone certyfikatami IEC dla urządzeń do łagodnego rozruchu.

Zastosowanie

Układ łagodnego rozruchu 3RW5217‑1AC14 znajduje zastosowanie wszędzie tam, gdzie wymagane jest płynne rozpędzanie silnika i ograniczenie udarów prądowych. Sprawdza się w automatyce przemysłowej oraz w systemach HVAC.

• Sterowanie silnikami pomp (pompy wodociągowe, kanalizacyjne, przeciwpożarowe) – redukcja udaru hydraulicznego.
• Płynny start wentylatorów i sprężarek – wydłuża żywotność pasów i łożysk.
• Rozruch przenośników taśmowych i podajników – zmniejsza obciążenie mechaniczne napędu.
• Monitorowanie parametrów pracy silnika przez wyjście analogowe (np. prąd, moment) w systemach PLC.

Wskazówki Montażowe

Montaż układu łagodnego rozruchu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i sterowania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów zasilających i sterowniczych należy dobrać do prądu znamionowego 38A. Moment dokręcania zacisków śrubowych stosuj zgodnie z dokumentacją techniczną producenta. Nieużywane wyjście analogowe zabezpiecz przed zwarciem.

FAQ

• Czy urządzenie posiada wyjście analogowe? Tak, standardowo dostępne jest wyjście analogowe (np. 0‑10V lub 4‑20mA) umożliwiające przesyłanie sygnału do nadrzędnego systemu sterowania lub wizualizacji pracy silnika.
• Jaki jest stopień ochrony układu? Dla aparatury modułowej montowanej w rozdzielnicy typowy stopień ochrony to IP20 (ochrona przed ciałami stałymi >12,5 mm). Dokładne dane w karcie katalogowej producenta.
• Jakie napięcie sterowania jest wymagane? Napięcie sterowania to 110‑250V AC, co pozwala na bezpośrednie podłączenie do standardowych obwodów pomocniczych bez stosowania dodatkowych transformatorów.
