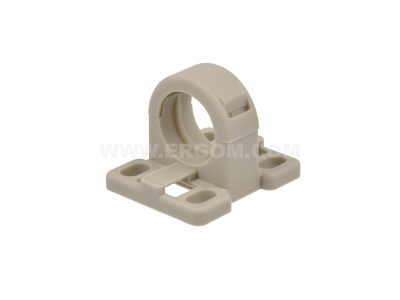

Uchwyty typu URE - URE 16 | E03DK-07500020501 Ergom

Alternatywny kod produktu: URE 16 (10 SZT.)

Opis i Kluczowe Cechy

Uchwyt typu URE 16 (indeks E03DK-07500020501) jest przeznaczony do mocowania osprzętu w obudowach serii RN. Jego konstrukcja umożliwia szybki i pewny montaż bezpośredni do listwy na drzwiach obudowy przy użyciu blachowkrętów Fi5,5×12 mm. Dzięki współpracy z odpowiednim wspornikiem WUR zapewnia stabilne połączenie także ze ścianą obudowy, co zwiększa elastyczność instalacji.

• Montaż bezpośredni na listwie drzwiowej: wkręcanie blachowkrętami Fi5,5×12 mm eliminuje konieczność stosowania dodatkowych elementów dystansowych, skracając czas instalacji.
• Zastosowanie wspornika WUR: do mocowania do ściany obudowy wymagany jest wspornik WUR 1 (dla rozmiaru 16) – zapewnia sztywne i bezpieczne osadzenie uchwytu.
• Dedykowany do obudów RN: uchwyt został zaprojektowany pod konkretną serię obudów, co gwarantuje idealne dopasowanie i łatwość montażu.
• Wymiary 16 mm: kompaktowa konstrukcja nie zajmuje nadmiaru miejsca, ułatwiając rozmieszczenie innych elementów wewnątrz szafy sterowniczej.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada oznaczenie CE. Zastosowane rozwiązania montażowe są zgodne z dobrą praktyką inżynierską w instalacjach elektrycznych i automatyce.

Zastosowanie

Uchwyt URE 16 znajduje zastosowanie w obudowach serii RN, stosowanych w rozdzielnicach, szafach sterowniczych oraz układach automatyki budynkowej. Służy do mocowania elementów takich jak wyłączniki, styczniki, przyciski czy sygnalizatory.

• Mocowanie osprzętu modułowego na drzwiach obudowy RN.
• Instalacja przycisków i przełączników w szafach sterowniczych.
• Montaż listew zaciskowych lub małych przekaźników wewnątrz obudów RN.
• Mocowanie dodatkowych wsporników i uchwytów w automatyce budynkowej.

Wskazówki Montażowe

Montaż uchwytu URE 16 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Uchwyt mocuje się do listwy na drzwiach obudowy za pomocą blachowkrętów Fi5,5×12 mm. W przypadku montażu do ściany obudowy niezbędne jest użycie wspornika WUR 1 dla rozmiaru 16. Momenty dokręcania elementów złącznych należy stosować zgodnie z dokumentacją producenta, a przekrój przewodów – jeśli dotyczy – dobierać do obciążenia prądowego.

FAQ

• Czy uchwyt URE 16 można zamontować bezpośrednio do ściany obudowy? Tak, ale wymaga to zastosowania wspornika WUR 1 (dedykowanego dla rozmiaru 16). Bez wspornika montaż jest możliwy tylko na listwie drzwiowej.
• Jakie wkręty są potrzebne do montażu na listwie drzwiowej? Należy użyć blachowkrętów o średnicy Fi5,5 mm i długości 12 mm, które zapewniają trwałe i bezpieczne połączenie.
• Czy uchwyt URE 16 nadaje się do wszystkich obudów RN? Tak, model URE 16 jest przeznaczony do obudów RN o rozmiarze 16 mm. Dla większych rozmiarów (29, 36, 48) stosuje się odpowiednio inne warianty uchwytów URE.
