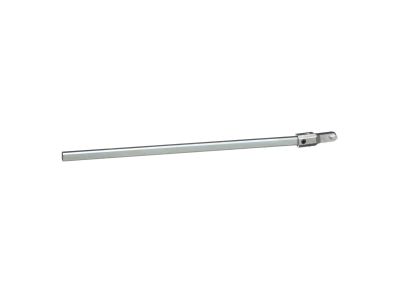

Uchwyt zewnętrzny 10x10 320mm 50-400A, Prisma Plus | GS2AE2 Schneider Electric

Opis i Kluczowe Cechy

Przedłużenie wału GS2AE2 firmy Schneider Electricder Electric to mechaniczne akcesorium przeznaczone do zdalnej obsługi wyłączników i rozłączników w systemach Prisma Plus i TeSys. Wykonane w standardzie wału 10x10 mm o długości 320 mm, dedykowane do współpracy z urządzeniami o prądzie znamionowym w zakresie 50–400 A. Umożliwia bezpieczne i wygodne przełożenie dźwigni sterującej z panelu rozdzielnicy na aparat główny, zwiększając ergonomię i bezpieczeństwo obsługi w instalacjach przemysłowych i budynkowych.

• Wał 10×10 mm: pasuje do standardowych uchwytów i dźwigni w rozdzielnicach modułowych – uniwersalność i łatwa integracja z istniejącą infrastrukturą.
• Długość 320 mm: umożliwia poprowadzenie sterowania na większą odległość, co pozwala na wygodne umieszczenie elementu obsługi na drzwiach rozdzielnicy lub w trudno dostępnych wnękach.
• Zakres prądowy 50–400 A: kompatybilność z wyłącznikami o dużym obciążeniu, co zapewnia niezawodne przenoszenie siły napędu nawet przy intensywnej eksploatacji.
• Dedykowane do systemów Prisma Plus i TeSys: gwarancja dopasowania do sprawdzonych rozwiązań Schneider Electricder Electric – redukcja ryzyka błędów montażowych i zwiększenie trwałości połączeń.
• Wykonanie mechaniczne przeznaczone do intensywnej pracy: solidna konstrukcja odporna na wielokrotne cykle sterowania, co przekłada się na długą żywotność i minimalizację przestojów.

Zgodność z Normami

Uchwyt zewnętrzny GS2AE2 został zaprojektowany zgodnie z wymaganiami norm europejskich oraz posiada oznaczenie CE. Przeznaczony jest do montażu w rozdzielnicach niskiego napięcia spełniających wymagania normy IEC 61439. Należy stosować wyłącznie z zalecanymi przez producenta aparatami i akcesoriami, aby zachować zgodność z deklarowanymi parametrami.

Zastosowanie

Akcesorium GS2AE2 znajduje zastosowanie wszędzie tam, gdzie konieczne jest przedłużenie dźwigni sterującej wyłącznikiem lub rozłącznikiem w celu umieszczenia elementu obsługi w bardziej dostępnym miejscu. Idealne do instalacji w rozdzielnicach głównych, tablicach rozdzielczych oraz szafach sterowniczych.

• Zdalne sterowanie wyłącznikami mocy w rozdzielnicach Prisma Plus i TeSys – użytkownik obsługuje aparat z panelu drzwi, bez otwierania rozdzielnicy.
• Przedłużenie dźwigni w rozłącznikach bezpiecznikowych i wyłącznikach kompaktowych – stosowane w obwodach o prądzie od 50 do 400 A.
• Integracja z automatyką budynkową i przemysłową – umożliwia ręczne przełączanie pozycji w systemach sterowania SIL/PLe.
• Wymiana lub modernizacja starszych rozdzielnic – łatwe doposażenie w ergonomiczne pokrętła bez konieczności przeprojektowania całego układu.

Wskazówki Montażowe

Montaż akcesorium musi być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od współpracującego wyłącznika i zabezpiecz przed przypadkowym załączeniem. Uchwyt mocuje się do wału aparatu za pomocą odpowiednich elementów zaciskowych (w zestawie lub zgodnie z dokumentacją producenta). Moment dokręcania śrub oraz przekrój przewodów (jeśli występują) należy dobierać według wytycznych Schneider Electricder Electric. Po montażu sprawdzić poprawność działania (płynność ruchu dźwigni, brak luzów).

FAQ

• Czy uchwyt GS2AE2 jest kompatybilny z wszystkimi wyłącznikami Schneider Electricder? Uchwyt jest dedykowany do wyłączników i rozłączników z wałem 10×10 mm w systemach Prisma Plus i TeSys, w zakresie prądowym 50–400 A. Przed zakupem sprawdź w karcie katalogowej swojego aparatu, czy posiada on wał o przekroju kwadratowym 10×10 mm i czy mieści się w podanym zakresie.
• Czy akcesorium wymaga dodatkowego okablowania? Nie, GS2AE2 jest elementem czysto mechanicznym – nie posiada styków ani przewodów. Służy wyłącznie do przedłużenia dźwigni.
• Jaki jest stopień ochrony uchwytu po zamontowaniu? Stopień ochrony zależy od obudowy rozdzielnicy i sposobu montażu. Sam uchwyt nie posiada deklarowanego IP – po instalacji należy stosować uszczelki i przepusty zgodnie z wymaganiami strefy.
