Uchwyt z kołkiem L-100, 12.1 NI | 91200105 Elko-Bis

Alternatywny kod produktu: 12.1 V2A

Opis i Kluczowe Cechy

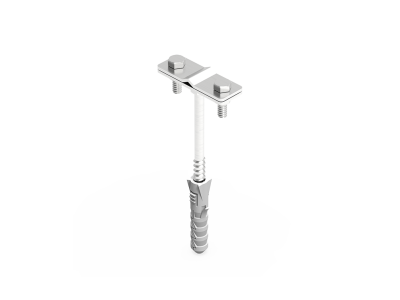

Uchwyt z kołkiem L-100 (symbol 91200105) to element instalacji odgromowej przeznaczony do prowadzenia drutu odgromowego lub bednarki na ścianach obiektów. Wykonany ze stali nierdzewnej (NI) zapewnia odporność na korozję, co przekłada się na długotrwałą i niezawodną pracę w zmiennych warunkach atmosferycznych. Długość ramienia 100 mm umożliwia odpowiednie ułożenie przewodów, a system mocowania za pomocą kołka rozporowego gwarantuje szybki i stabilny montaż na podłożu pełnym.

• Stal nierdzewna (NI): Odporność na korozję i warunki zewnętrzne – uchwyt zachowuje funkcjonalność przez lata bez konieczności konserwacji.
• Długość ramienia 100 mm (L-100): Optymalna odległość od ściany, zapewniająca swobodne prowadzenie drutu ∅8-12 mm lub bednarki bez uszkadzania izolacji.
• Średnica otworu 12,1 mm: Dopasowanie do standardowych drutów odgromowych i bednarki – uniwersalność zastosowania.
• Montaż za pomocą kołka rozporowego: Prosta instalacja bez potrzeby dodatkowych narzędzi – skraca czas prac na budowie.
• Przeznaczenie do drutu odgromowego i bednarki: Wszechstronność w systemach ochrony odgromowej – jeden uchwyt do różnych typów przewodów.

Zgodność z Normami

Produkt przeznaczony do stosowania w instalacjach odgromowych spełnia ogólne wymagania europejskich norm dla systemów ochrony odgromowej (m.in. PN-EN 62305). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Uchwyt z kołkiem L-100 znajduje zastosowanie w instalacjach odgromowych budynków jako element mocujący przewody odprowadzające na powierzchniach pionowych. Dzięki wytrzymałej konstrukcji sprawdza się zarówno w obiektach mieszkalnych, jak i przemysłowych.

• Mocowanie drutu odgromowego do ścian zewnętrznych w systemach ochrony odgromowej.
• Prowadzenie bednarki uziemiającej po powierzchniach murowanych i betonowych.
• Stosowanie w instalacjach odgromowych obiektów przemysłowych, magazynowych i użyteczności publicznej.
• Montaż na dachach płaskich i ścianach szczytowych w połączeniu z innymi akcesoriami odgromowymi.

Wskazówki Montażowe

Montaż uchwytu powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w pobliżu miejsca instalacji. Uchwyt mocować do podłoża za pomocą dołączonego kołka rozporowego – otwór należy wywiercić wierconką z udarem, dobierając średnicę wiertła zgodnie z zaleceniami producenta kołka. Rozstaw uchwytów oraz przekrój przewodów (np. drut ∅8 mm, bednarka 25×4 mm) należy dobrać zgodnie z projektem instalacji odgromowej.

FAQ

• Z jakiego materiału wykonany jest uchwyt? Uchwyt wykonany jest ze stali nierdzewnej (NI), co zapewnia odporność na korozję w warunkach zewnętrznych.
• Jakie są dokładne wymiary uchwytu? Długość ramienia wynosi 100 mm (stąd L-100), a średnica otworu prowadzącego to 12,1 mm – pozwala to na bezpieczne prowadzenie drutu odgromowego o średnicy do 12 mm oraz bednarki o szerokości do 25 mm.
• Czy do montażu potrzebne są dodatkowe elementy? Uchwyt jest dostarczany z kołkiem rozporowym przeznaczonym do podłoży pełnych (beton, cegła, bloczki). W przypadku podłoży pustych należy zastosować odpowiednie kołki rozporowe dedykowane do danego typu ściany.
