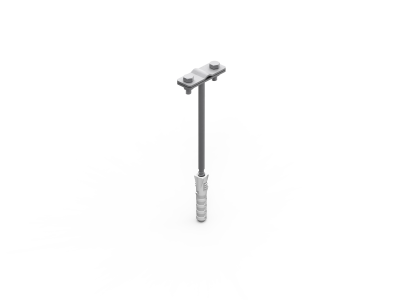

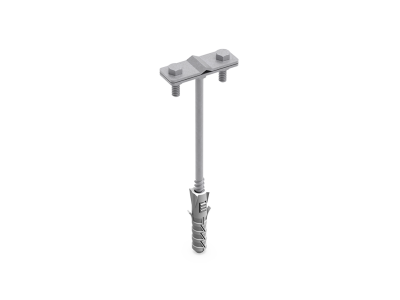

Uchwyt z kołkiem Fi-12 L-250, 12.4 OG | 91200402 Elko-Bis

Alternatywny kod produktu: 12.4 OG

Opis i Kluczowe Cechy

Uchwyt z kołkiem Fi-12 L-250 (symbol 91200402) to element mocujący przeznaczony do prowadzenia drutu odgromowego o średnicy do 12 mm oraz bednarki na ścianach obiektów. Długość uchwytu 250 mm zapewnia stabilne i bezpieczne prowadzenie przewodów w instalacjach odgromowych, co wpływa na skuteczność ochrony przed wyładowaniami atmosferycznymi. Montaż odbywa się za pomocą dołączonego kołka rozporowego, co gwarantuje trwałe i pewne osadzenie w podłożu.

• Średnica otworu 12 mm (Fi-12): Umożliwia prowadzenie drutu odgromowego o średnicy do 12 mm oraz bednarki o szerokości do 12 mm, co zapewnia uniwersalność zastosowania w różnych systemach ochrony odgromowej.
• Długość uchwytu 250 mm (L-250): Zapewnia odpowiedni odstęp przewodu od ściany, co ułatwia przepływ prądu piorunowego i minimalizuje ryzyko uszkodzenia izolacji.
• Mocowanie za pomocą kołka rozporowego: Pozwala na szybki i pewny montaż na podłożach takich jak beton, cegła czy pustak, bez konieczności stosowania dodatkowych akcesoriów.
• Wykonanie dedykowane do instalacji odgromowej: Produkt zaprojektowany z myślą o bezpiecznym prowadzeniu przewodów odprowadzających, co zwiększa niezawodność całego systemu ochrony odgromowej.
• Łatwy montaż na ścianach obiektów: Uchwyt można zamocować w dowolnym miejscu na elewacji, co pozwala na elastyczne projektowanie tras przewodów odgromowych.

Zgodność z Normami

Produkt przeznaczony jest do stosowania w instalacjach ochrony odgromowej zgodnie z ogólnymi wymaganiami norm europejskich oraz posiada certyfikat CE. Szczegółowe parametry techniczne należy weryfikować z dokumentacją projektową instalacji odgromowej.

Zastosowanie

Uchwyt z kołkiem Fi-12 L-250 znajduje zastosowanie przede wszystkim w systemach ochrony odgromowej budynków mieszkalnych, przemysłowych oraz obiektów użyteczności publicznej. Służy do prowadzenia przewodów odprowadzających prąd piorunowy.

• Prowadzenie drutu odgromowego na ścianach zewnętrznych budynków – zapewnia bezpieczne odprowadzenie ładunku do instalacji uziemiającej.
• Mocowanie bednarki w pionowych i poziomych trasach na elewacjach – idealne do łączenia elementów systemu odgromowego.
• Stosowanie w instalacjach uziomów fundamentowych i otokowych – jako wspornik dla przewodów prowadzonych po powierzchni ściany.
• Uniwersalne zastosowanie w obiektach wymagających przepisowej ochrony odgromowej – zgodnie z projektem instalacji.

Wskazówki Montażowe

Montaż uchwytu powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z projektem instalacji odgromowej i wytycznymi producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w strefie montażu (jeśli występują inne instalacje elektryczne) oraz zastosować odpowiednie środki bezpieczeństwa pracy na wysokości. Do mocowania użyć dołączonego kołka rozporowego – dobrać odpowiednią głębokość otworu w zależności od rodzaju podłoża. Nie przekraczać momentu dokręcania określonego w instrukcji montażu. Przekrój prowadzonego przewodu (drut lub bednarka) musi być zgodny z wymaganiami projektu oraz normami dotyczącymi ochrony odgromowej.

FAQ

• Jaka jest średnica otworu uchwytu? Otwór uchwytu ma średnicę 12 mm (Fi-12), co pozwala na prowadzenie drutu odgromowego o średnicy do 12 mm oraz bednarki o szerokości do 12 mm.
• Czy uchwyt nadaje się do montażu na elewacjach budynków? Tak, uchwyt przeznaczony jest do mocowania na ścianach obiektów – zarówno wewnątrz, jak i na zewnątrz, pod warunkiem zastosowania odpowiednich kołków rozporowych do danego podłoża.
• Czy w zestawie znajduje się kołek rozporowy? Tak, uchwyt wyposażony jest w kołek rozporowy Fi-12, który umożliwia bezpośredni montaż bez konieczności zakupu dodatkowych akcesoriów.
