Uchwyt z kołkiem Fi-12 L-160, 12.3 LA 8017 | 91200314 Elko-Bis

Alternatywny kod produktu: 12.3 LA 8017

Opis i Kluczowe Cechy

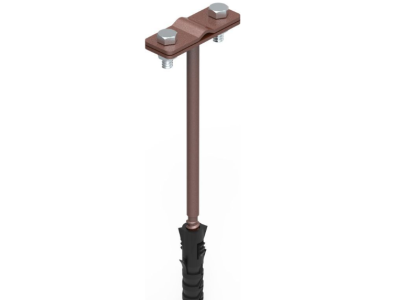

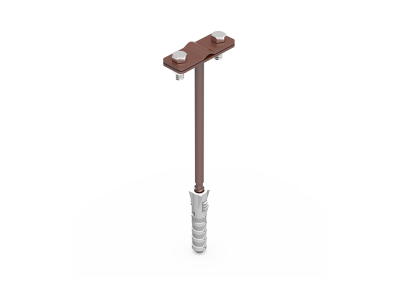

Uchwyt z kołkiem oznaczony symbolem 91200314 (typ 12.3 LA 8017) przeznaczony jest do prowadzenia drutu odgromowego lub bednarki na ścianach obiektów. Dzięki średnicy otworu Fi-12 mm oraz długości L-160 mm zapewnia pewne prowadzenie przewodów oraz stabilne mocowanie do podłoża za pomocą kołka rozporowego.

• Średnica Fi-12 mm: przystosowany do typowych przewodów odgromowych i bednarki, ułatwia szybkie i pewne prowadzenie instalacji.
• Długość L-160 mm: zapewnia odpowiedni zasięg i stabilność mocowania na różnych powierzchniach ściennych.
• Mocowanie kołkiem rozporowym: prosty montaż bez konieczności stosowania dodatkowych elementów – oszczędność czasu i materiałów.
• Symbol 91200314: unikalny numer katalogowy ułatwiający identyfikację i zamawianie właściwego elementu.

Zgodność z Normami

Produkt przeznaczony do stosowania w instalacjach odgromowych. Wykonany zgodnie z ogólnymi wymaganiami europejskimi dla systemów ochrony odgromowej. Posiada oznakowanie CE.

Zastosowanie

Uchwyt z kołkiem znajduje zastosowanie w budownictwie mieszkaniowym, przemysłowym i użyteczności publicznej, wszędzie tam, gdzie konieczne jest bezpieczne prowadzenie przewodów odgromowych lub bednarki po zewnętrznych ścianach.

• Prowadzenie drutu odgromowego na elewacjach budynków.
• Mocowanie bednarki na powierzchniach betonowych, ceglanych lub tynkowanych.
• Instalacje systemów ochrony odgromowej w obiektach małych i średnich.
• Stałe punkty podparcia dla przewodów w instalacjach napowietrznych.

Wskazówki Montażowe

Montaż uchwytu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z projektem instalacji odgromowej. Przed rozpoczęciem prac należy odłączyć wszelkie źródła napięcia w strefie montażu (jeśli występują). Uchwyt mocuje się do podłoża za pomocą dostarczonego kołka rozporowego – należy dobrać odpowiednią głębokość wiercenia i średnicę otworu zgodnie z instrukcją producenta. Po zamocowaniu sprawdzić stabilność i odpowiednie prowadzenie przewodu.

FAQ

• Z jakiego materiału wykonany jest uchwyt? Dane producenta nie precyzują materiału, jednak standardowo uchwyty odgromowe wykonywane są ze stali ocynkowanej lub nierdzewnej, odpornej na warunki atmosferyczne.
• Czy uchwyt nadaje się do montażu na elewacjach z izolacją? Podstawowy sposób mocowania (kołek rozporowy) wymaga stabilnego podłoża. W przypadku elewacji termoizolacyjnych konieczne może być zastosowanie dodatkowych kotew lub systemów przeznaczonych do takich powierzchni – zalecamy konsultację z projektantem.
• Jaka jest maksymalna średnica drutu odgromowego, który mogę prowadzić? Uchwyt ma otwór o średnicy Fi-12 mm, co pozwala na prowadzenie drutu lub bednarki o przekroju do około 12 mm (np. drut Ø8 mm lub bednarka 25×4 mm). W przypadku większych przekrojów należy dobrać odpowiedni uchwyt.
