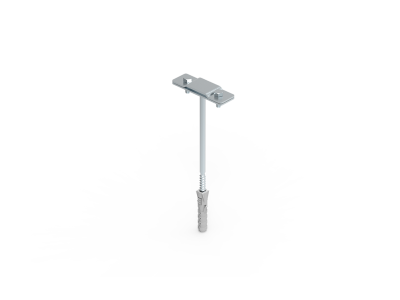

Uchwyt z kołkiem Fi-12 L-160, 12.3/B OC | 91230301 Elko-Bis

Opis i Kluczowe Cechy

Uchwyt z kołkiem Fi-12 L-160, oznaczony symbolem katalogowym 12.3/B OC, to profesjonalny element osprzętu odgromowego produkowany przez renomowaną firmę Elko-Bis. Produkt został zaprojektowany z myślą o stabilnym i trwałym prowadzeniu przewodów odprowadzających w postaci bednarki na pionowych i poziomych płaszczyznach obiektów budowlanych. Kluczową cechą uchwytu jest jego długość wynosząca 160 mm, co pozwala na zachowanie odpowiedniego dystansu od elewacji, co jest istotne w przypadku systemów ociepleń. Wykonanie ze stali ocynkowanej ogniowo (OC) gwarantuje wysoką odporność na korozję oraz czynniki atmosferyczne, co przekłada się na wieloletnią bezawaryjność instalacji odgromowej.

• Solidna konstrukcja: Wykorzystanie wysokiej jakości stali zapewnia sztywność mechaniczną niezbędną do utrzymania ciężaru bednarki.
• Ochrona antykorozyjna: Powłoka cynkowa skutecznie chroni element przed utlenianiem, nawet w trudnych warunkach środowiskowych.
• Optymalne wymiary: Długość 160 mm umożliwia montaż na ścianach z warstwą izolacji termicznej.
• Kompletny zestaw: Wyposażenie w kołek rozporowy o średnicy 12 mm ułatwia szybki i pewny montaż w podłożach pełnych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania stawiane elementom instalacji odgromowych (LPS). Został zaprojektowany zgodnie z normą PN-EN 62561, która określa wymagania dla elementów urządzeń piorunochronnych. Dzięki zastosowaniu odpowiednich procesów galwanizacji, uchwyt wykazuje zgodność z normami dotyczącymi odporności na korozję, co jest kluczowe dla zachowania ciągłości elektrycznej i bezpieczeństwa przeciwpożarowego obiektu w długim okresie eksploatacji.

Zastosowanie

Uchwyt 12.3/B OC znajduje szerokie zastosowanie w budownictwie przemysłowym, komercyjnym oraz mieszkaniowym. Jest dedykowany do:

• Prowadzenia bednarki (przewodów płaskich) po elewacjach budynków.
• Montażu instalacji odgromowych na ścianach wykonanych z betonu, cegły pełnej lub kamienia.
• Tworzenia bezpiecznych tras odprowadzających ładunki elektryczne z dachu do uziomu.
• Zastosowań zewnętrznych, gdzie wymagana jest wysoka odporność na zmienne warunki pogodowe.

Wskazówki Montażowe

Prawidłowy montaż uchwytu jest kluczowy dla stabilności całej instalacji odgromowej. Należy postępować zgodnie z poniższymi wytycznymi:

• Przygotowanie otworu: Należy wywiercić otwór o średnicy 12 mm, dopasowany do dołączonego kołka rozporowego.
• Głębokość osadzenia: Otwór powinien być oczyszczony z pyłu, a kołek osadzony na pełną głębokość, aby zapewnić maksymalną siłę wyrywania.
• Rozstaw uchwytów: Zaleca się montaż uchwytów w odstępach zgodnych z projektem instalacji odgromowej (zazwyczaj co 0,75 m do 1 m), aby zapobiec zwisaniu bednarki.
• Mocowanie bednarki: Po osadzeniu uchwytu w ścianie, bednarkę należy umieścić w części trzymającej i odpowiednio zabezpieczyć, dbając o estetykę i prostoliniowość prowadzenia przewodu.

FAQ

• Czy uchwyt nadaje się do montażu w styropianie? Dzięki długości 160 mm uchwyt może przejść przez warstwę izolacji, jednak musi być zakotwiony w materiale konstrukcyjnym ściany (beton/cegła).
• Jaki rodzaj bednarki pasuje do tego uchwytu? Uchwyt jest przystosowany do standardowych wymiarów bednarki stosowanej w instalacjach odgromowych, zapewniając jej stabilne trzymanie.
• Czy powłoka ocynkowana wymaga dodatkowego malowania? Nie, ocynk ogniowy stanowi kompletną ochronę antykorozyjną, choć malowanie jest dopuszczalne ze względów estetycznych (dopasowanie do koloru elewacji).
