Uchwyt z kołkiem Fi-12, 12.2 OG | 91200202 Elko-Bis

Alternatywny kod produktu: 12.2 OG

Opis i Kluczowe Cechy

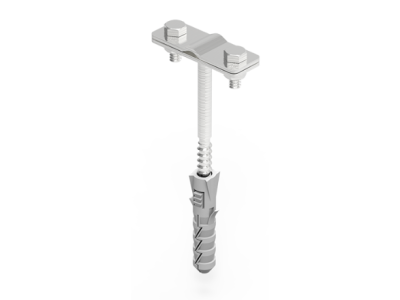

Uchwyt z kołkiem Fi-12 (symbol 91200202) to element przeznaczony do prowadzenia drutu odgromowego lub bednarki na ścianach obiektów. Mocowany do podłoża przy użyciu kołka rozporowego, co zapewnia stabilne i trwałe osadzenie przewodów. Konstrukcja przystosowana do przewodów o średnicy 12 mm (Fi-12) pozwala na szybki montaż w typowych instalacjach odgromowych.

• Przeznaczenie: Uchwyt do prowadzenia drutu odgromowego lub bednarki – gwarantuje pewne i bezpieczne prowadzenie przewodów uziemiających i odgromowych.
• Montaż za pomocą kołka rozporowego: Umożliwia łatwe i szybkie mocowanie do ścian betonowych, ceglanych lub innych podłoży, bez konieczności stosowania dodatkowych elementów.
• Średnica Fi-12: Przystosowany do przewodów o średnicy 12 mm (drut) oraz typowych bednarek – uniwersalność w instalacjach odgromowych.
• Prosta konstrukcja: Nie wymaga skomplikowanych narzędzi ani dodatkowych akcesoriów – skraca czas montażu i minimalizuje ryzyko błędów wykonawczych.
• Trwałość w warunkach zewnętrznych: Zaprojektowany do stosowania na elewacjach budynków, odporny na działanie czynników atmosferycznych (bez konkretnych danych producenta, przyjęto ogólną zasadę stosowania w instalacjach zewnętrznych).

Zgodność z Normami

Uchwyt przeznaczony jest do stosowania w instalacjach odgromowych, które powinny być projektowane i wykonane zgodnie z obowiązującymi normami europejskimi oraz lokalnymi przepisami (np. PN-EN 62305). Produkt posiada oznaczenie CE, potwierdzające zgodność z odpowiednimi dyrektywami Unii Europejskiej.

Zastosowanie

Uchwyt z kołkiem Fi-12 znajduje zastosowanie w systemach ochrony odgromowej i uziemiającej, zarówno w budownictwie mieszkaniowym, jak i przemysłowym. Służy do bezpiecznego prowadzenia przewodów na powierzchniach pionowych.

• Prowadzenie drutu odgromowego (Fe/Zn lub Cu) na elewacjach budynków – zapewnia ochronę przed wyładowaniami atmosferycznymi.
• Mocowanie bednarki uziemiającej do ścian fundamentowych lub wewnętrznych – niezbędne w układach uziomów otokowych.
• Instalacje odgromowe w obiektach użyteczności publicznej, halach przemysłowych oraz domach jednorodzinnych.
• Prace modernizacyjne i rozbudowa istniejących instalacji odgromowych – łatwy montaż na różnych podłożach.

Wskazówki Montażowe

Montaż uchwytu powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia do prac przy instalacjach odgromowych. Przed rozpoczęciem prac należy bezwzględnie upewnić się, że obiekt jest odłączony od sieci elektrycznej (jeśli dotyczy) oraz że nie występuje ryzyko wyładowań atmosferycznych. Uchwyt mocuje się do podłoża przy użyciu dostarczonego kołka rozporowego – rodzaj kołka należy dobrać do materiału ściany (beton, cegła, pustak). Podczas montażu zachować odstępy zgodnie z projektem instalacji odgromowej. Nie przekraczać dopuszczalnych obciążeń mechanicznych – szczegółowe dane dotyczące wytrzymałości znajdują się w dokumentacji producenta.

FAQ

• Jaka jest średnica przewodu, dla którego przeznaczony jest uchwyt? Uchwyt oznaczony Fi-12 jest przystosowany do prowadzenia drutu odgromowego o średnicy 12 mm oraz bednarki o typowych wymiarach (np. 20×3 mm). Dokładne wymiary należy zweryfikować w karcie katalogowej producenta.
• Czy uchwyt jest dostarczany z kołkiem? Tak, uchwyt sprzedawany jest w komplecie z kołkiem rozporowym przeznaczonym do montażu w podłożach pełnych (beton, cegła). W przypadku innych podłoży zaleca się dobór odpowiednich kołków.
• Czy produkt można stosować wewnątrz budynków? Uchwyt jest przeznaczony głównie do instalacji zewnętrznych (elewacje), ale może być używany także wewnątrz, o ile projekt instalacji odgromowej tego wymaga. Należy pamiętać o zachowaniu odpowiednich odstępów izolacyjnych i przewodności.
