Uchwyt z kołkiem Fi-12, 12.2 NI | 91200205 Elko-Bis

Alternatywny kod produktu: 12.2 V2A

Opis i Kluczowe Cechy

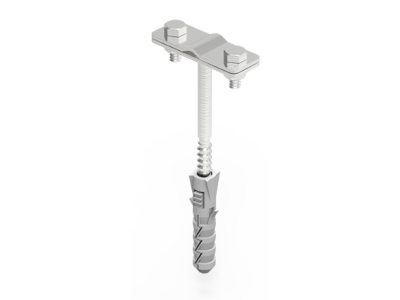

Uchwyt z kołkiem Fi-12 (symbol 91200205, oznaczenie 12.2 NI) służy do prowadzenia drutu odgromowego lub bednarki na ścianach obiektów. Dzięki mocowaniu za pomocą kołka rozporowego zapewnia stabilne i trwałe osadzenie w podłożu, co jest kluczowe dla niezawodności instalacji odgromowej.

• Przeznaczenie: dedykowany do prowadzenia drutu odgromowego lub bednarki – zapewnia bezpieczne i estetyczne poprowadzenie przewodów wzdłuż ściany.
• Mocowanie kołkiem rozporowym: szybki i pewny montaż w murze, betonie lub innych podłożach, bez konieczności stosowania dodatkowych kotew.
• Średnica Fi-12: uchwyt zaprojektowany do współpracy z drutem odgromowym o średnicy do 12 mm lub bednarką o podobnej szerokości – uniwersalne rozwiązanie dla typowych instalacji.
• Kompatybilność: odpowiedni do stosowania w systemach ochrony odgromowej (LPS) i uziemień, zgodny z ogólnymi wytycznymi montażowymi.

Zgodność z Normami

Uchwyt spełnia wymagania ogólnych norm europejskich i standardów DIN dotyczących elementów instalacji odgromowych. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi przepisami bezpieczeństwa. Szczegółowe dane o normach – prosimy o kontakt z producentem.

Zastosowanie

Uchwyt z kołkiem Fi-12 znajduje zastosowanie w systemach ochrony odgromowej i uziemiającej, zarówno w budownictwie mieszkaniowym, jak i przemysłowym.

• Prowadzenie drutu odgromowego wzdłuż ścian zewnętrznych i wewnętrznych budynków.
• Mocowanie bednarki uziemiającej na elementach konstrukcyjnych obiektów.
• Instalacje tymczasowe i stałe, wymagające solidnego zamocowania przewodów bez ryzyka luzowania.
• Montaż w rozdzielnicach i szachtach instalacyjnych, gdzie wymagane jest uporządkowane prowadzenie przewodów.

Wskazówki Montażowe

Montaż uchwytu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zaznajomiony z zasadami ochrony odgromowej. Przed przystąpieniem do prac należy bezwzględnie odłączyć wszystkie źródła napięcia w strefie montażu (jeśli występują). Uchwyt mocuje się do podłoża za pomocą dołączonego kołka rozporowego – otwór wywiercić zgodnie z wymiarami kołka (średnica 12,2 mm). Nie przekraczać zalecanego momentu dokręcania śruby. Przekrój przewodu oraz sposób prowadzenia powinny być zgodne z projektem instalacji odgromowej.

FAQ

• Jaka jest maksymalna średnica drutu, który można zamocować w uchwycie? Uchwyt jest przeznaczony do drutu odgromowego o średnicy do 12 mm oraz do bednarki o podobnej szerokości. Większe przekroje mogą nie mieścić się w uchwycie – przed zakupem zalecamy sprawdzenie wymiarów.
• Czy uchwyt nadaje się do montażu na elewacji zewnętrznej? Tak, ale należy uwzględnić warunki atmosferyczne. Uchwyt wykonany jest ze stali nierdzewnej (oznaczenie NI) – szczegóły dotyczące odporności na korozję należy zweryfikować w karcie katalogowej producenta.
• Jakie wiertło zastosować do montażu? Do mocowania uchwytu za pomocą kołka rozporowego należy użyć wiertła o średnicy równej średnicy kołka (12,2 mm). Głębokość otworu – zgodnie z instrukcją montażu.
