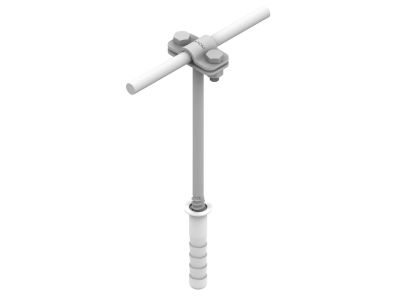

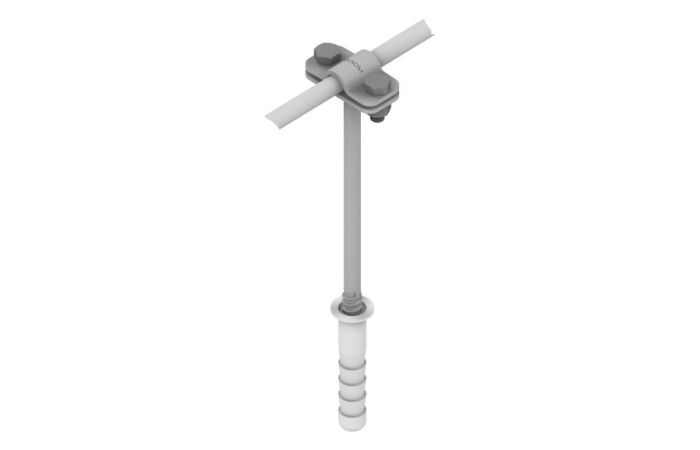

Uchwyt wkrecany z kołkiem rozp. Z-Śruba, M12 L=300mm, B=25mm AN-45/OG/ | C192364 An-kom

Opis i Kluczowe Cechy

Uchwyt wkręcany z kołkiem rozporowym typu Z-Śruba, model AN-45/OG/ od renomowanego producenta AN-KOM, to profesjonalny element montażowy zaprojektowany z myślą o najbardziej wymagających instalacjach odgromowych i konstrukcyjnych. Produkt charakteryzuje się imponującą długością całkowitą wynoszącą 300 mm, co pozwala na stabilne osadzenie elementu nawet w grubych warstwach izolacji termicznej budynków. Zastosowanie gwintu metrycznego M12 gwarantuje wysoką wytrzymałość mechaniczną na zerwanie oraz stabilność połączenia. Kluczowym atutem jest szerokość płaskownika wynosząca 25 mm, co zapewnia optymalne rozłożenie sił nacisku. Całość została poddana procesowi cynkowania ogniowego, co stanowi najwyższy standard zabezpieczenia antykorozyjnego, chroniąc stal przed agresywnym działaniem czynników atmosferycznych przez dziesięciolecia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów ochrony odgromowej oraz elementów mocujących stosowanych w budownictwie. Proces cynkowania ogniowego jest realizowany zgodnie z normą PN-EN ISO 1461, co gwarantuje minimalną grubość powłoki cynku niezbędną do zachowania trwałości w środowiskach o wysokiej korozyjności. Wykorzystanie atestowanych materiałów stalowych zapewnia pełne bezpieczeństwo użytkowania w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Uchwyt AN-45/OG/ znajduje szerokie zastosowanie w elektroinstalatorstwie, a w szczególności w budowie systemów odgromowych (LPS). Dzięki długości 300 mm jest idealnym rozwiązaniem do montażu przewodów odprowadzających na elewacjach ocieplonych grubą warstwą styropianu lub wełny mineralnej. Może być stosowany do mocowania bednarki, drutu odgromowego lub innych elementów konstrukcyjnych do podłoży twardych, takich jak beton, cegła pełna czy kamień naturalny. Jest to niezastąpiony element w projektach infrastrukturalnych, halach magazynowych oraz budynkach użyteczności publicznej.

Wskazówki Montażowe

Podczas montażu należy zwrócić szczególną uwagę na odpowiedni dobór średnicy wiertła pod kołek rozporowy, aby zapewnić maksymalną nośność kotwienia. Zaleca się wykonanie otworu o głębokości odpowiadającej długości części rozporowej kołka. Po osadzeniu kołka, uchwyt należy wkręcać przy użyciu odpowiedniego klucza, dbając o prostopadłe ustawienie względem płaszczyzny ściany. W przypadku montażu w systemach odgromowych, należy zachować odstępy montażowe zgodne z projektem technicznym instalacji, zazwyczaj nieprzekraczające 1 metra między kolejnymi punktami podparcia. Po wkręceniu warto sprawdzić stabilność osadzenia przed przystąpieniem do montażu przewodów.

FAQ

• Czy uchwyt nadaje się do montażu w pustakach typu Porotherm? Tak, jednak w przypadku materiałów szczelinowych zaleca się zastosowanie odpowiednich kotew chemicznych lub specjalistycznych kołków do podłoży z pustkami, aby zapewnić pełne bezpieczeństwo montażu.
• Jaka jest odporność korozyjna tego produktu? Dzięki powłoce cynkowanej ogniowo, uchwyt wykazuje bardzo wysoką odporność na korozję, znacznie przewyższającą standardowe ocynki galwaniczne, co pozwala na jego stosowanie w warunkach zewnętrznych (C3-C4).
• Czy długość 300 mm obejmuje również kołek? Parametr L=300mm odnosi się do długości trzpienia wkręcanego, co pozwala na przejście przez warstwę izolacji i zakotwienie w ścianie nośnej.
