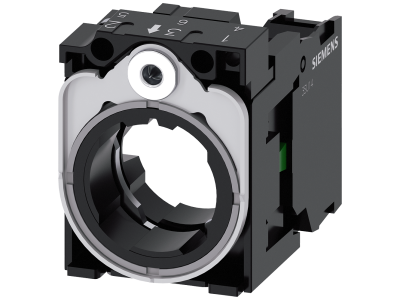

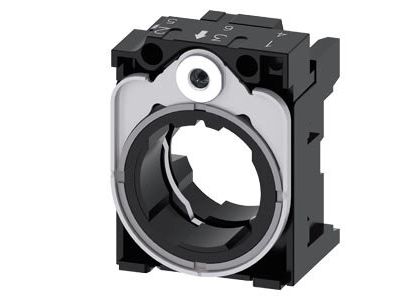

Uchwyt uniwersalny SIRIUS ACT fi22, trójdrożny, tworzywo/metal, 1 NO, zacisk śrubowy | 3SU1550-1AA10-1BA0 Siemens

Alternatywny kod produktu: 3SU15501AA101BA0

Opis i Kluczowe Cechy

Uchwyt uniwersalny SIRIUS ACT fi22, trójdrożny, z oznaczeniem 3SU1550-1AA10-1BA0, przeznaczony do mocowania modułowych wyzwalaczy i sygnalizatorów. Wyposażony w jeden zestyk normalnie otwarty (1 NO) oraz zacisk śrubowy, zapewnia pewne połączenie przewodów. Wykonanie z tworzywa sztucznego i metalu gwarantuje wytrzymałość mechaniczną i odporność na trudne warunki pracy. Innowacyjna konstrukcja umożliwia szybki montaż jedną ręką bez użycia specjalnych narzędzi, a zintegrowane zabezpieczenie przed przekręceniem eliminuje potrzebę frezowania otworów.

• Trójdrożny uchwyt: Umożliwia zamocowanie do trzech modułów wyzwalaczy lub sygnalizatorów w jednym otworze montażowym, co oszczędza miejsce w szafie sterowniczej.

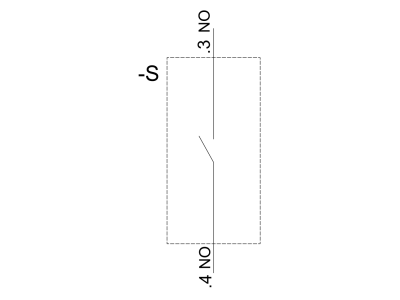

• Styk 1 NO (normalnie otwarty): Po zwarciu styku (przy wciśniętym przycisku lub zadziałaniu wyzwalacza) przekazuje sygnał do układu sterowania – idealny do sygnalizacji stanów i impulsowania.
• Zacisk śrubowy: Zapewnia trwałe i pewne połączenie przewodów o odpowiednim przekroju, minimalizując ryzyko poluzowania się połączeń w warunkach wibracji.
• Wykonanie z tworzywa i metalu: Łączy lekkość z dużą odpornością na uderzenia, kurz, oleje i agresywne substancje – produkt może być czyszczony myjkami wysokociśnieniowymi.
• Łatwy montaż bez narzędzi: Wystarczy włożyć uchwyt w otwór fi22 i zablokować – zabezpieczenie przed obrotem jest zintegrowane, nie wymaga rowków ani dodatkowych elementów.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa i niezawodności, stosowanymi w aparaturze sterowniczej i sygnalizacyjnej.

Zastosowanie

Uchwyt SIRIUS ACT znajduje zastosowanie wszędzie tam, gdzie potrzebne jest niezawodne mocowanie modułowych wyzwalaczy, przycisków, przełączników lub sygnalizatorów o średnicy otworu 22 mm. Sprawdza się zarówno w przemyśle, jak i w automatyce budynkowej.

• Montaż w rozdzielnicach i szafach sterowniczych – do obsługi linii produkcyjnych, maszyn i urządzeń.
• Instalacja w systemach sygnalizacji awaryjnej – np. jako uchwyt dla wyzwalaczy wyłączników bezpieczeństwa.
• Zastosowanie w automatyce budynkowej – sterowanie oświetleniem, klimatyzacją, bramami.
• Zabudowa w pulpitach operatorskich i panelach HMI – for mocowanie elementów sterowniczych w ergonomicznym układzie.

Wskazówki Montażowe

Montaż i podłączenie uchwytu powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Uchwyt przeznaczony jest do montażu w otworze o średnicy 22 mm (fi22) – nie wymaga frezowania rowków, ponieważ zabezpieczenie przed obrotem jest zintegrowane. Moment dokręcania zacisków śrubowych należy dostosować do wartości podanych w dokumentacji technicznej producenta. Przekrój przewodów dobierz do przewidzianego prądu obciążenia (zgodnie z normami). Po zamocowaniu uchwytu sprawdź poprawność osadzenia i brak luzów.

FAQ

• Czy uchwyt 3SU1550-1AA10-1BA0 jest przystosowany do montażu na szynie TH35? Uchwyt ten nie montuje się bezpośrednio na szynie DIN – służy do mocowania w otworze fi22 (np. w płycie czołowej). Połączenie z szyną TH35 realizowane jest przez dedykowane moduły lub obudowy, które są mocowane za pomocą tego uchwytu.
• Jaki stopień ochrony ma ten uchwyt? W dostarczonych danych nie podano konkretnej wartości IP. Ogólnie urządzenia rodziny SIRIUS ACT dostępne są w wersjach o podwyższonej szczelności, jednak dla tego modelu zalecamy zapoznanie się z kartą katalogową producenta. Uchwyt wykonany z tworzywa i metalu zapewnia odporność na kurz i wilgoć w typowych warunkach przemysłowych.
• Czy styk 1 NO działa w trybie zwiernym czy rozwiernym? Styk 1 NO (normalnie otwarty) jest w stanie spoczynku rozwarty – zwiera się dopiero po naciśnięciu przycisku lub zadziałaniu podłączonego wyzwalacza. Jest to standardowy tryb pracy dla sygnalizacji załączenia lub sterowania impulsami.
