Uchwyt U1 25-46mm U100 | 002912040 Eti

Alternatywny kod produktu: U100

Opis i Kluczowe Cechy

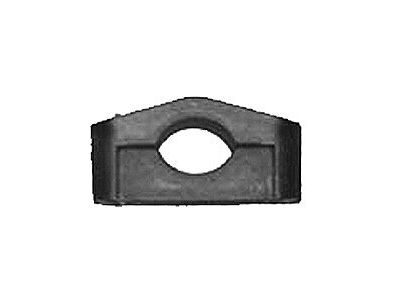

Uchwyt oznaczony symbolem U100 (002912040) przeznaczony jest do niezawodnego mocowania kabli i rur na słupach żelbetowych (ŻN). Model U1 o zakresie średnic 25-46 mm zapewnia uniwersalność w typowych instalacjach napowietrznych, a jego konstrukcja umożliwia szybki i pewny montaż. Uchwyt może być stosowany zarówno w wersji z osadzeniem (przy obsłudze słupołazami), jak i bez osadzenia (przy użyciu zwyżek) – w zależności od potrzeb eksploatacyjnych.

• Zakres mocowania 25–46 mm: obsługuje większość popularnych kabli i rur instalowanych na słupach ŻN, co ogranicza konieczność stosowania wielu wariantów uchwytów.
• Dedykowany do słupów ŻN: konstrukcja dopasowana do geometrii słupów żelbetowych, co gwarantuje stabilność i bezpieczeństwo mocowania.
• Kompatybilność z systemami konserwacji: możliwość stosowania zarówno z osadzeniem (dla słupołazów), jak i bez osadzenia (dla zwyżek) pozwala dostosować sposób montażu do metody obsługi sieci.
• Prosty montaż: intuicyjna budowa skraca czas instalacji i minimalizuje ryzyko błędów wykonawczych podczas prac na wysokości.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących osprzętu do linii napowietrznych oraz posiada certyfikat CE. Gwarantuje to bezpieczne użytkowanie w instalacjach elektroenergetycznych pod warunkiem montażu zgodnego z dokumentacją producenta.

Zastosowanie

Uchwyt U100 znajduje zastosowanie w budowie i eksploatacji napowietrznych sieci elektroenergetycznych oraz telekomunikacyjnych. Jest przeznaczony do mocowania kabli i rur ochronnych na słupach ŻN.

• Montaż kabli energetycznych na słupach żelbetowych w trakcie budowy nowych linii napowietrznych.
• Mocowanie rur ochronnych zabezpieczających kable przed uszkodzeniami mechanicznymi w strefach narażonych.
• Prace konserwacyjne i modernizacyjne istniejących sieci – wymiana lub dołożenie nowych kabli na słupach.
• Instalacje tymczasowe przy przyłączach i remontach, gdzie wymagane jest szybkie i pewne mocowanie.

Wskazówki Montażowe

Montaż uchwytu może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia (SEP) oraz doświadczenie w pracach na wysokości. Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie w obrębie słupa i zastosować środki ochrony indywidualnej. Uchwyt mocuje się na słupie ŻN zgodnie z instrukcją producenta – zaleca się kontrolę dokręcenia śrub przy użyciu klucza dynamometrycznego z momentem podanym w dokumentacji technicznej. Przekrój mocowanych kabli/rur powinien mieścić się w deklarowanym zakresie 25–46 mm. Po zamontowaniu sprawdzić stabilność połączenia.

FAQ

• Jaki zakres średnic obsługuje ten uchwyt? Uchwyt U100 (U1) jest przeznaczony dla kabli i rur o średnicy zewnętrznej od 25 do 46 mm. Średnice spoza tego zakresu wymagają zastosowania innego modelu uchwytu.
• Czy uchwyt nadaje się do słupów innych niż żelbetowe? Produkt został zaprojektowany z myślą o słupach ŻN (żelbetowych). Stosowanie na innych typach słupów (stalowych, drewnianych) wymaga indywidualnej oceny i ewentualnych dodatkowych elementów montażowych.
• Jaka jest różnica między uchwytem z osadzeniem a bez osadzenia? Uchwyty z osadzeniem umożliwiają łatwiejszy dostęp i obsługę słupa przy pomocy słupołazów. W przypadku obsługi przy użyciu zwyżek zaleca się stosowanie wersji bez osadzenia. Konkretny model U100 może być dostępny w obu wariantach – prosimy sprawdzić oznaczenie na opakowaniu.
