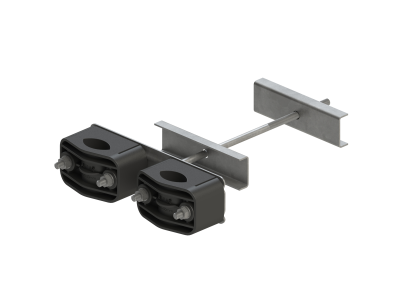

Uchwyt U-1 słupa ŻN podwójny z odsadzeniem L200 M10 fi SZT 25-50 mm U102 | U50(2)ŻN-zo ALPAR

Opis i Kluczowe Cechy

Uchwyt U-1 słupa ŻN podwójny z odsadzeniem L200 M10 to profesjonalne rozwiązanie konstrukcyjne zaprojektowane przez firmę ALPAR z myślą o wymagających instalacjach elektroenergetycznych i telekomunikacyjnych. Produkt charakteryzuje się hybrydową budową, łączącą wysokiej jakości stal S235 z wytrzymałym poliamidem. Zastosowana stal została poddana procesowi cynkowania ogniowego, co gwarantuje wieloletnią odporność na korozję, nawet w środowiskach o wysokiej wilgotności i zasoleniu. Elementy z poliamidu, zabarwione na kolor czarny, wykazują pełną odporność na promieniowanie UV oraz ekstremalne wahania temperatur, co zapobiega kruszeniu i degradacji materiału pod wpływem słońca.

• Odsadzenie L200: Specjalna konstrukcja z wysięgnikiem o długości 200 mm zapewnia niezbędny dystans od konstrukcji słupa.
• Zakres mocowania: Uchwyt jest przystosowany do stabilnego trzymania kabli i rur o średnicach w przedziale od 25 mm do 50 mm.
• Podwójna konfiguracja: Umożliwia jednoczesne prowadzenie dwóch ciągów instalacyjnych, co optymalizuje wykorzystanie miejsca na słupie.
• Wytrzymałość mechaniczna: Zastosowane materiały konstrukcyjne zapewniają wysoką sztywność i odporność na obciążenia dynamiczne.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami branżowymi dotyczącymi osprzętu liniowego. Wykorzystanie stali S235 zgodnej z normami europejskimi oraz proces cynkowania ogniowego według standardu PN-EN ISO 1461 zapewnia trwałość powłoki antykorozyjnej. Poliamid użyty w produkcji spełnia wymagania w zakresie odporności na starzenie klimatyczne, co jest kluczowe dla bezpieczeństwa eksploatacji sieci napowietrznych.

Zastosowanie

Uchwyt U-1 znajduje szerokie zastosowanie w budowie i modernizacji linii napowietrznych na słupach żelbetowych typu ŻN. Jest niezastąpiony przy montażu rur osłonowych oraz kabli energetycznych i sterowniczych. Kluczowym aspektem wersji z odsadzeniem (L200) jest zapewnienie bezpieczeństwa i wygody podczas prac eksploatacyjnych. Konstrukcja ta jest dedykowana do słupów, które wymagają obsługi konserwacyjnej z wykorzystaniem słupołazów – odsadzenie pozwala monterowi na swobodne i bezpieczne poruszanie się po żerdzi bez kolizji z prowadzonymi przewodami.

Wskazówki Montażowe

Podczas montażu uchwytu U-1 na słupie ŻN należy zwrócić uwagę na następujące aspekty techniczne:

• Dobór średnicy: Przed montażem należy upewnić się, że średnica zewnętrzna kabla lub rury mieści się w zakresie 25-50 mm, aby zapewnić optymalną siłę trzymania.
• Moment dokręcania: Śruby M10 powinny być dokręcone z odpowiednią siłą, zapewniającą stabilność uchwytu, unikając jednocześnie deformacji poliamidowych elementów dociskowych.
• Pozycjonowanie: Odsadzenie powinno być skierowane w stronę umożliwiającą najwygodniejszy dostęp dla personelu technicznego korzystającego ze słupołazów.
• Kontrola okresowa: Zaleca się regularne sprawdzanie stanu powłoki cynkowej oraz stabilności mocowania w ramach rutynowych przeglądów sieci.

FAQ

Czy uchwyt można stosować na słupach wirowanych?
Prezentowany model jest dedykowany głównie do słupów żelbetowych typu ŻN. W przypadku słupów wirowanych należy zweryfikować kompatybilność systemu mocowania z geometrią żerdzi.

Dlaczego warto wybrać wersję z odsadzeniem zamiast standardowej?
Wersja z odsadzeniem L200 jest niezbędna wszędzie tam, gdzie konserwacja odbywa się metodą tradycyjną (słupołazy). Zapewnia ona dystans bezpieczeństwa, który chroni kable przed uszkodzeniem mechanicznym przez montera i ułatwia mu pracę.

Jaka jest odporność temperaturowa poliamidu?
Zastosowany poliamid jest przystosowany do pracy w szerokim zakresie temperatur typowych dla polskiego klimatu (od -30°C do +80°C), zachowując przy tym swoją elastyczność i wytrzymałość mechaniczną.
