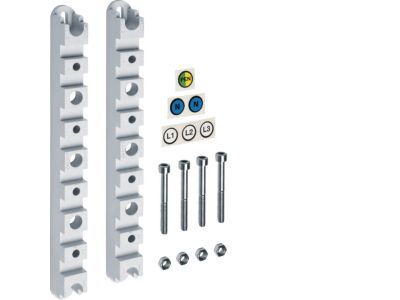

Uchwyt szyn zbiorczych UST4 1250A dla Cu 2x 30x10 4-biegunowy, Univers N HC | UST446 Hager

Opis i Kluczowe Cechy

Uchwyt szyn zbiorczych UST446 z gamy Univers N HC przeznaczony jest do prowadzenia szyn miedzianych o przekroju 2x30x10 mm w systemach rozdzielniczych. Urządzenie czterobiegunowe o prądzie znamionowym 1250 A zapewnia bezpieczne i stabilne połączenie nawet przy dużych obciążeniach, minimalizując ryzyko przegrzania styków. Konstrukcja uchwytu została dopasowana do profili szaf serii Univers, co ułatwia integrację z istniejącymi rozwiązaniami.

• Prąd znamionowy 1250 A: Umożliwia prowadzenie obwodów o wysokim obciążeniu bez ryzyka przeciążenia termicznego styków.
• 4‑biegunowa konfiguracja: Obsługuje pełny obwód trójfazowy z przewodem neutralnym w jednym kompaktowym uchwycie.
• Dla szyn miedzianych 2x30x10 mm: Zapewnia pewne mocowanie i niską rezystancję połączeń dzięki optymalnemu dociskowi.
• Kompatybilny z systemem szaf Univers N HC: Ułatwia montaż w rozdzielnicach dystrybucyjnych i szafach licznikowych bez konieczności dodatkowych modyfikacji.
• Solidna konstrukcja: Wytrzymała obudowa i zaciski gwarantują długotrwałą niezawodność w warunkach przemysłowych i budynkowych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi standardami branżowymi dla osprzętu szyn zbiorczych. Posiada certyfikat CE potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej. Montaż i eksploatacja zgodne z dokumentacją producenta zapewniają bezpieczeństwo użytkowania.

Zastosowanie

Uchwyt szyn zbiorczych UST446 znajduje zastosowanie w nowoczesnych instalacjach dystrybucyjnych, gdzie wymagane jest pewne i uporządkowane prowadzenie szyn miedzianych o dużym przekroju. Sprawdza się zarówno w rozdzielnicach głównych, jak i w szafach licznikowych.

• Rozdzielnice dystrybucyjne w budynkach komercyjnych i przemysłowych.
• Szafy licznikowe i zasilające w infrastrukturze energetycznej.
• Systemy szyn zbiorczych w instalacjach wymagających prądów do 1250 A.
• Modernizacja istniejących rozdzielnic – wymiana lub rozbudowa torów szyn zbiorczych.

Wskazówki Montażowe

Montaż uchwytu może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od źródła zasilania. Uchwyt mocuje się do szafy zgodnie z instrukcją producenta, a moment dokręcania śrub należy dostosować do wartości podanych w karcie katalogowej. Przekrój szyn miedzianych musi odpowiadać wymaganiom obciążenia prądowego. Po montażu sprawdź poprawność osadzenia i siłę zacisku.

FAQ

• Dla jakich szyn przeznaczony jest uchwyt UST446? Uchwyt został zaprojektowany dla szyn miedzianych o wymiarach 2x30x10 mm (dwie szyny równoległe o grubości 10 mm).
• Jaki prąd znamionowy wytrzymuje ten model? Prąd znamionowy wynosi 1250 A – dotyczy to wszystkich czterech biegunów w standardowych warunkach pracy.
• Czy uchwyt pasuje do szaf innych producentów? Uchwyt jest dedykowany do systemu szaf Univers N HC. Montaż w szafach innych marek wymaga wcześniejszego sprawdzenia kompatybilności wymiarowej i mocowań.
