Uchwyt stalowy mocujący do kabli KSM-15 | KSM-15 Trytyt

Opis i Kluczowe Cechy

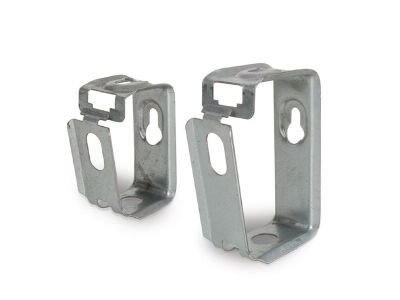

Uchwyt stalowy KSM-15 (symbol KSM-15) z ocynkowanej stali to trwały element systemu do prowadzenia i mocowania kabli oraz przewodów w trasach kablowych. Charakteryzuje się wysoką odpornością na korozję dzięki ocynkowaniu ogniowemu, co zapewnia długotrwałą eksploatację nawet w trudnych warunkach atmosferycznych. Możliwy montaż zarówno do ścian, jak i sufitów, co czyni go uniwersalnym rozwiązaniem dla różnorodnych instalacji.

• Materiał stalowy ocynkowany ogniowo: Wysoka odporność na korozję i trwałość w warunkach zewnętrznych oraz wewnętrznych, bez ryzyka rdzewienia.
• Uniwersalny montaż: Możliwość mocowania do ścian, sufitów oraz konstrukcji nośnych – elastyczność w projektowaniu tras kablowych.
• Zastępstwo kanałów kablowych: Pozwala na prowadzenie kabli bez konieczności stosowania kosztownych systemów korytkowych, obniżając koszty instalacji.
• Rozstaw mocowania 50-60 cm: Zapewnia optymalne podparcie kabli zgodnie z zaleceniami dla tras kablowych, minimalizując ryzyko zwisania lub uszkodzeń mechanicznych.
• Stalowe wykończenie: Gwarantuje stabilność mechaniczną i odporność na obciążenia dynamiczne, np. wibracje czy ruchy konstrukcji.

Zgodność z Normami

Uchwyt KSM-15 spełnia wymagania norm europejskich dotyczących materiałów konstrukcyjnych stosowanych w instalacjach elektrycznych. Wykonany ze stali ocynkowanej ogniowo zapewnia zgodność z dyrektywami Unii Europejskiej i posiada oznaczenie CE.

Zastosowanie

Uchwyt stalowy KSM-15 przeznaczony jest do układania tras kablowych w instalacjach elektrycznych, telekomunikacyjnych oraz przemysłowych.

• Prowadzenie kabli i przewodów w budynkach mieszkalnych, biurowych i przemysłowych – alternatywa dla kanałów kablowych.
• Montaż do sufitów w halach przemysłowych lub magazynach – optymalne prowadzenie wiązek kabli nad maszynami.
• Instalacje zewnętrzne – mocowanie kabli do ścian budynków lub konstrukcji stalowych, odpornych na działanie warunków atmosferycznych.
• Układanie kabli w trudno dostępnych miejscach dzięki kompaktowym wymiarom uchwytu.

Wskazówki Montażowe

Montaż uchwytu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w instalacji. Uchwyt mocować za pomocą odpowiednich kołków rozporowych lub wkrętów dobranych do podłoża (beton, cegła, drewno). Rozstaw mocowań zalecany co 50-60 cm – dostosować do masy i sztywności układanych kabli. Po zamocowaniu uchwytu nałożyć kabel i zabezpieczyć go dodatkowymi opaskami zaciskowymi, jeśli wymagane jest unieruchomienie przewodu.

FAQ

• Czy uchwyt KSM-15 nadaje się do montażu na zewnątrz? Tak – stal ocynkowana ogniowo zapewnia odporność na korozję w warunkach zewnętrznych. Można go stosować na elewacjach budynków lub konstrukcjach stalowych.
• Jakie maksymalne obciążenie wytrzymuje uchwyt? Dane dotyczące maksymalnego obciążenia nie zostały określone w dokumentacji. Zaleca się dobór mocowań i rozstawu w zależności od masy i sztywności kabli zgodnie z normami dla tras kablowych.
• Czy uchwyt można stosować do kabli o dużych średnicach? Tak – konstrukcja uchwytu pozwala na prowadzenie kabli o różnych średnicach. Należy jednak dobrać odpowiednie kołki mocujące do podłoża i upewnić się, że kabel nie ulegnie uszkodzeniu podczas montażu.
