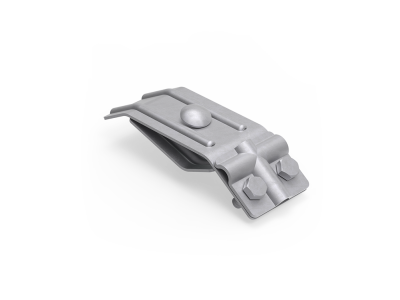

Uchwyt rynnowy skręcany ogniowy, 3.1/S OG | 90300202 Elko-Bis

Alternatywny kod produktu: 3.1/S OG

Opis i Kluczowe Cechy

Uchwyt rynnowy skręcany ogniowy oznaczony symbolem 3.1/S OG (numer katalogowy 90300202) przeznaczony jest do trwałego mocowania drutu odgromowego do rynny. Konstrukcja skręcana gwarantuje pewne obejście rynny i umożliwia prowadzenie przewodu zarówno w poprzek, jak i wzdłuż jej krawędzi. Produkt wykonany z materiałów odpornych na korozję i warunki atmosferyczne, co zapewnia długotrwałą niezawodność w instalacjach ochrony odgromowej.

• Mocowanie skręcane: Pozwala na szybki i stabilny montaż bez konieczności stosowania dodatkowych elementów – wystarczy dokręcić śruby, aby uzyskać pewne połączenie z rynną.
• Prowadzenie drutu wzdłuż rynny: Dzięki specjalnej budowie uchwyt umożliwia poprowadzenie przewodu odgromowego równolegle do krawędzi rynny, co ułatwia estetyczne i bezpieczne ułożenie instalacji.
• Odporność na czynniki zewnętrzne: Materiał użyty do produkcji zapewnia odporność na wilgoć, promieniowanie UV oraz zmienne temperatury – gwarantuje trwałość w każdych warunkach atmosferycznych.
• Uniwersalne zastosowanie: Kompatybilny z większością standardowych rynien (wkręcany lub nakręcany w zależności od konstrukcji), nie wymaga modyfikacji orynnowania.
• Bezpieczeństwo instalacji odgromowej: Zapewnia stabilne utrzymanie drutu, minimalizując ryzyko przemieszczenia się przewodu pod wpływem wiatru lub obciążenia lodem.

Zgodność z Normami

Uchwyt rynnowy skręcany ogniowy 3.1/S OG został zaprojektowany zgodnie z obowiązującymi normami europejskimi dotyczącymi ochrony odgromowej (seria PN-EN 62305 oraz przepisy krajowe). Posiada certyfikat CE potwierdzający spełnienie wymogów bezpieczeństwa i jakości. Montaż należy wykonać zgodnie z zaleceniami producenta oraz wytycznymi projektu instalacji odgromowej.

Zastosowanie

Uchwyt przeznaczony jest do mocowania przewodów odgromowych (drutów stalowych ocynkowanych, miedzianych lub ze stali nierdzewnej) do rynien w budynkach mieszkalnych, przemysłowych i użyteczności publicznej. Stosowany w instalacjach ochrony odgromowej (LPS) zarówno w obiektach nowych, jak i modernizowanych.

• Mocowanie drutu odgromowego do rynien dachowych w domach jednorodzinnych i wielorodzinnych.
• Instalacje odgromowe na obiektach przemysłowych, halach produkcyjnych, magazynach.
• Prace modernizacyjne istniejących instalacji – wymiana zużytych uchwytów lub dodanie nowych punktów mocowania.
• Ochrona odgromowa budynków użyteczności publicznej (szkoły, urzędy, centra handlowe).

Wskazówki Montażowe

Montaż uchwytu rynnowego powinien być przeprowadzony przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z projektem instalacji odgromowej oraz instrukcją producenta. Przed rozpoczęciem prac należy odłączyć wszelkie potencjalne źródła napięcia w pobliżu (jeśli występują) i upewnić się, że rynna jest stabilna i czysta. Uchwyt mocuje się poprzez dokręcenie śrub – moment dokręcania dostosować do wytrzymałości rynny (nie przekraczać zalecanej siły, aby nie uszkodzić orynnowania). Przekrój mocowanego drutu powinien być zgodny z normami dla danej klasy LPS. Po zamontowaniu sprawdzić ciągłość elektryczną instalacji odgromowej.

FAQ

• Czy uchwyt nadaje się do rynien okrągłych i prostokątnych? Uchwyt skręcany 3.1/S OG jest przystosowany do rynien o typowych kształtach – zarówno okrągłych, jak i prostokątnych. Przed montażem zalecamy sprawdzenie kompatybilności z konkretnym profilem rynny.
• Jakie średnice drutu można mocować? Uchwyt umożliwia mocowanie drutów o średnicach najczęściej stosowanych w instalacjach odgromowych (np. 6 mm, 8 mm). W celu doboru właściwego rozmiaru należy sprawdzić specyfikację producenta – w zestawie znajdują się elementy dopasowujące do standardowych przekrojów.
• Czy montaż wymaga specjalnych narzędzi? Do montażu wystarczy podstawowy zestaw narzędzi (klucz lub śrubokręt odpowiedniego rozmiaru do śrub). Nie są potrzebne wiertła ani kołki – uchwyt mocuje się bezpośrednio na rynnie.
