Uchwyt rury Fi 110 na słup wirowy | EP-UC-110/E Delkar

Opis i Kluczowe Cechy

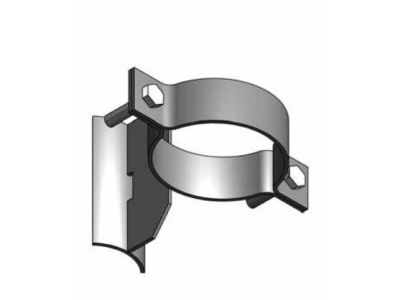

Uchwyt rury o średnicy znamionowej 110 mm marki DELKAR to profesjonalne rozwiązanie konstrukcyjne zaprojektowane z myślą o stabilnym i trwałym mocowaniu rur osłonowych oraz instalacyjnych na słupach wirowych typu E, EM lub EP. Produkt charakteryzuje się wysoką odpornością mechaniczną, co jest kluczowe w napowietrznych liniach elektroenergetycznych i telekomunikacyjnych. Konstrukcja uchwytu została zoptymalizowana pod kątem współpracy z taśmą stalową, co pozwala na pewne przyleganie do obłej powierzchni słupa bez ryzyka poluzowania mocowania pod wpływem drgań lub zmiennych warunków atmosferycznych.

• Średnica dopasowana: Przystosowany do rur o średnicy zewnętrznej 110 mm, co gwarantuje idealne osadzenie przewodu.
• Wysoka wytrzymałość: Wykonany z materiałów odpornych na korozję oraz promieniowanie UV, co zapewnia wieloletnią eksploatację w warunkach zewnętrznych.
• Uniwersalność montażu: Specjalne wyprofilowanie pozwala na współpracę z różnymi szerokościami taśm stalowych nierdzewnych.
• Stabilizacja instalacji: Zapobiega przemieszczaniu się rur osłonowych, chroniąc kable przed uszkodzeniami mechanicznymi na styku ze słupem.

Zgodność z Normami

Produkt został wykonany zgodnie z obowiązującymi standardami branżowymi dotyczącymi osprzętu do linii napowietrznych. Materiały użyte do produkcji spełniają wymogi w zakresie odporności na starzenie środowiskowe. Uchwyt wspiera zachowanie ciągłości ochrony mechanicznej kabli zgodnie z normami dotyczącymi budowy linii elektroenergetycznych, zapewniając bezpieczny dystans i stabilne prowadzenie tras kablowych na konstrukcjach wsporczych.

Zastosowanie

Uchwyt znajduje szerokie zastosowanie w sektorze energetycznym oraz teletechnicznym. Jest niezastąpiony podczas:

• Budowy przyłączy kablowych realizowanych na słupach wirowych.
• Prowadzenia rur osłonowych typu DVR lub SRS wzdłuż żerdzi betonowych.
• Modernizacji istniejących linii napowietrznych, gdzie wymagane jest uporządkowanie pionowych ciągów kablowych.
• Montażu systemów monitoringu lub oświetlenia, gdzie okablowanie musi być zabezpieczone w rurach sztywnych lub karbowanych.

Wskazówki Montażowe

Dla zapewnienia maksymalnej trwałości instalacji, zaleca się przestrzeganie poniższych wytycznych:

• Przygotowanie taśmy: Do montażu należy użyć taśmy stalowej nierdzewnej o odpowiedniej wytrzymałości na zerwanie.
• Pozycjonowanie: Uchwyt należy umieścić na słupie, a następnie przewlec taśmę przez dedykowane szczeliny montażowe.
• Naciąg: Przy użyciu napinacza do taśm stalowych należy uzyskać odpowiedni moment naciągu, zapewniający brak luzów między uchwytem a powierzchnią słupa wirowego.
• Rozstaw: Zaleca się stosowanie uchwytów w regularnych odstępach (zazwyczaj co 1-1,5 metra), aby zapobiec ugięciom rury pod wpływem ciężaru kabli.

FAQ

1. Czy uchwyt można stosować na słupach o przekroju prostokątnym?
Konstrukcja uchwytu jest zoptymalizowana pod słupy wirowe (okrągłe), jednak przy użyciu taśmy stalowej możliwy jest montaż na innych profilach, o ile zapewniona zostanie odpowiednia powierzchnia styku.

2. Czy produkt jest odporny na niskie temperatury?
Tak, materiał uchwytu zachowuje swoje właściwości mechaniczne i nie kruszeje nawet w ujemnych temperaturach, co jest niezbędne w polskiej strefie klimatycznej.

3. Jakiej szerokości taśmy stalowej należy użyć?
Uchwyt jest kompatybilny ze standardowymi taśmami stalowymi o szerokościach od 10 mm do 20 mm, najczęściej stosowanymi w elektroenergetyce.
