Uchwyt przelotowy z tworzywa 2/4x16-120mm2 Z2050 | Z2050 ALPAR

Opis i Kluczowe Cechy

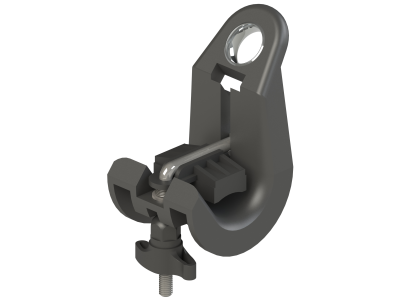

Uchwyt przelotowy Z2050 marki ALPAR to zaawansowane rozwiązanie konstrukcyjne dedykowane do profesjonalnych systemów elektroenergetycznych. Zaczep urządzenia został wykonany z nowej generacji tworzywa sztucznego, które charakteryzuje się wyjątkową odpornością na promieniowanie UV oraz zmienne wpływy atmosferyczne. Dzięki innowacyjnej strukturze materiałowej i zoptymalizowanej geometrii, uchwyt ten wykazuje wyższą wytrzymałość mechaniczną niż tradycyjne komponenty wykonane ze stali lub aluminium, co znacząco wydłuża żywotność linii napowietrznej.

• Tulejka wzmacniająca: Otwór mocujący na śrubie hakowej został uzbrojony w tulejkę ze stali nierdzewnej, co eliminuje ryzyko przetarcia korpusu i zapewnia stabilność punktu zawieszenia.
• Nakrętka zrywalna: Kabłąk dociskowy wyposażono w precyzyjną nakrętkę zrywalną. Gwarantuje ona uzyskanie optymalnej siły docisku wynoszącej 5 Nm, co eliminuje błędy montażowe i zapobiega uszkodzeniu izolacji przewodu.
• Szeroki zakres przekrojów: Obsługuje przewody o przekroju znamionowym od 16 mm² do 120 mm², co czyni go uniwersalnym narzędziem w rękach instalatora.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami branżowymi dotyczącymi osprzętu do napowietrznych linii izolowanych. Zastosowanie wysokiej jakości polimerów oraz stali nierdzewnej zapewnia pełną kompatybilność z systemami ASXS(n) i gwarantuje bezpieczeństwo eksploatacji w trudnych warunkach środowiskowych, typowych dla polskiej strefy klimatycznej.

Zastosowanie

Uchwyt Z2050 znajduje szerokie zastosowanie w budowie i modernizacji elektroenergetycznych sieci niskiego napięcia. Jest przeznaczony do:

• Przelotowego zawieszania izolowanych przewodów napowietrznych typu ASXS(n) na standardowych śrubach hakowych.
• Montażu na odcinkach linii, gdzie kąt załomu mieści się w przedziale od 180° do 165°.
• Przewodów o konfiguracji 2/4x16 mm² do 2/4x70 mm² w pełnym zakresie pracy.
• Przewodów o dużych przekrojach 4x95 mm² oraz 4x120 mm² na odcinkach prostych.

Wskazówki Montażowe

Podczas instalacji uchwytu przelotowego Z2050 należy zwrócić uwagę na następujące aspekty techniczne:

• Montaż na haku: Upewnij się, że śruba hakowa jest stabilnie osadzona w słupie, a tulejka nierdzewna uchwytu swobodnie opiera się na haku.
• Prowadzenie przewodu: Przewód ASXS(n) powinien być ułożony w rynnie uchwytu bez nadmiernych naprężeń bocznych.
• Dokręcanie: Należy używać klucza o odpowiednim rozmiarze do momentu zerwania łba nakrętki. Moment 5 Nm jest ściśle zdefiniowany, aby zapewnić trwałe połączenie bez ryzyka zmiażdżenia żył roboczych.

FAQ

Czy uchwyt Z2050 może korodować?
Nie, dzięki zastosowaniu wysokiej jakości tworzywa sztucznego oraz elementów wzmacniających ze stali nierdzewnej, produkt jest całkowicie odporny na korozję elektrochemiczną i atmosferyczną.

Jaki jest zakres kątów pracy uchwytu?
Uchwyt jest dedykowany do pracy na odcinkach prostych oraz przy niewielkich załomach linii w zakresie od 180° do 165°.

Czy do montażu potrzebny jest klucz dynamometryczny?
Choć klucz dynamometryczny jest zawsze dobrą praktyką, w przypadku modelu Z2050 nie jest on niezbędny dzięki zastosowaniu nakrętki zrywalnej, która automatycznie kalibruje siłę docisku na poziomie 5 Nm.
