Uchwyt przelotowy 2-4x(25-120mm2), SO136.02 | SO136.02 Ensto

Opis i Kluczowe Cechy

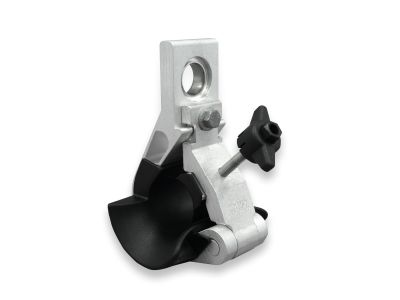

Uchwyt przelotowy SO136.02 marki ENSTO to zaawansowane rozwiązanie konstrukcyjne dedykowane do profesjonalnego zawieszania wiązkowych przewodów izolowanych (AsXSn). Produkt charakteryzuje się wyjątkową wytrzymałością mechaniczną oraz szerokim zakresem roboczym, obejmującym przekroje od 25 mm² do 120 mm² dla wiązek składających się z 2 do 4 żył. Dzięki zintegrowanej budowie, uchwyt eliminuje konieczność stosowania dodatkowych akcesoriów montażowych, co znacząco przyspiesza prace instalacyjne na liniach napowietrznych. Kluczowym elementem konstrukcyjnym jest śruba dociskowa wyposażona w ergonomiczną nakrętkę motylkową, która umożliwia precyzyjne i pewne zaciśnięcie przewodu bez użycia specjalistycznych narzędzi kluczowych w pierwszej fazie montażu.

• Szeroki zakres przekrojów: Obsługa przewodów od 25 mm² do 120 mm² zapewnia uniwersalność na placu budowy.
• Zintegrowana konstrukcja: Kompletny moduł gotowy do użycia bezpośrednio po wyjęciu z opakowania.
• Wysoka odporność: Wykonany z materiałów odpornych na promieniowanie UV oraz zmienne warunki atmosferyczne.
• Mechanizm dociskowy: Nakrętka motylkowa ułatwia szybką stabilizację wiązki w korpusie uchwytu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami obowiązującymi w energetyce zawodowej. Spełnia wymagania dotyczące osprzętu do linii napowietrznych niskiego napięcia, co gwarantuje bezpieczeństwo eksploatacji oraz trwałość połączenia mechanicznego. Materiały izolacyjne i metalowe użyte w procesie produkcji są testowane pod kątem wytrzymałości na starzenie oraz odporności na korozję w trudnych warunkach środowiskowych.

Zastosowanie

Uchwyt SO136.02 znajduje szerokie zastosowanie w budowie i modernizacji napowietrznych sieci elektroenergetycznych. Jest idealnym rozwiązaniem dla:

• Stanowisk narożnych: Pozwala na bezpieczne prowadzenie linii przy zmianie kierunku trasy.
• Odcinków prostych: Służy jako stabilny punkt podparcia dla wiązki izolowanej.
• Załomów linii: Konstrukcja umożliwia pracę przy kątach załomu dochodzących do 90 stopni, co jest kluczowe w gęstej zabudowie lub trudnym terenie.
• Przyłączy budynkowych: Może być stosowany przy realizacji podejść zasilających o dużych przekrojach żył.

Wskazówki Montażowe

Podczas instalacji uchwytu SO136.02 należy zwrócić uwagę na prawidłowe ułożenie wiązki w korycie uchwytu. Przewód powinien być prowadzony centralnie, aby nacisk śruby dociskowej rozkładał się równomiernie na wszystkie żyły robocze. Nakrętkę motylkową należy dokręcić do momentu uzyskania pełnej stabilizacji przewodu, dbając o to, by nie uszkodzić zewnętrznej izolacji żył. W przypadku montażu na stanowiskach narożnych o kącie bliskim 90 stopni, zaleca się zweryfikowanie promienia gięcia przewodu zgodnie ze specyfikacją producenta kabla, aby uniknąć naprężeń wewnętrznych.

FAQ

• Czy uchwyt wymaga użycia klucza dynamometrycznego? Choć nakrętka motylkowa pozwala na wstępny montaż ręczny, w profesjonalnych instalacjach zaleca się dociągnięcie elementów złącznych zgodnie z instrukcją technologiczną danej sieci, aby zapewnić trwałość mechaniczną.
• Czy produkt jest odporny na mróz? Tak, materiały polimerowe użyte przez ENSTO zachowują swoje właściwości mechaniczne w szerokim zakresie temperatur, typowym dla klimatu europejskiego.
• Czy można go stosować do przewodów gołych? Nie, uchwyt SO136.02 jest dedykowany wyłącznie do wiązkowych przewodów izolowanych.
