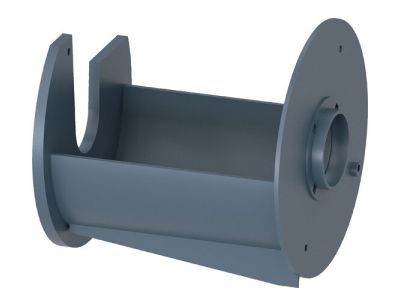

Uchwyt podtrzymujący wałek napędu obrotowego drzwiowego do 3VA2 | 3VA9487-0GA80 Siemens

Alternatywny kod produktu: 3VA94870GA80

Opis i Kluczowe Cechy

Uchwyt podtrzymujący wałek napędu obrotowego drzwiowego (symbol 3VA9487-0GA80) firmy Siemens to dedykowane akcesorium do wyłączników kompaktowych serii 3VA20 – 3VA24 oraz 3VA13/14. Przeznaczony do stabilnego podtrzymania wałka w napędach ręcznych montowanych w drzwiach lub ścianach bocznych rozdzielnic, zapewnia pewne prowadzenie mechanizmu i długotrwałą niezawodność pracy. Kompatybilność z opcjonalnym zestawem oświetleniowym umożliwia szybką identyfikację położenia łącznika nawet w warunkach silnego zabrudzenia.

• Kompatybilność z wyłącznikami 3VA20–3VA24 i 3VA13/14: Uchwyt został zaprojektowany dla wymienionych serii wyłączników kompaktowych, co gwarantuje pewne dopasowanie i bezproblemowy montaż.
• Przeznaczenie do napędów obrotowych w drzwiach i ścianach bocznych: Umożliwia bezpieczne prowadzenie wałka w aplikacjach, gdzie napęd znajduje się w drzwiach szafy lub w ścianie bocznej, zachowując odpowiednią sztywność konstrukcji.
• Opcjonalny zestaw oświetleniowy: Wariant z oświetleniem pozwala na optymalne rozpoznawanie położenia przełącznika również przy silnym zabrudzeniu, co zwiększa bezpieczeństwo obsługi.
• Możliwość blokowania i ryglowania: Uchwyt współpracuje z mechanizmami zamykającymi i ryglującymi, co umożliwia zastosowanie w instalacjach wymagających zabezpieczenia przed niepowołanym dostępem.
• Solidne wykonanie z materiałów odpornych na obciążenia mechaniczne: Gwarantuje długą żywotność w typowych warunkach przemysłowych i komercyjnych.

Zgodność z Normami

Uchwyt podtrzymujący wałek napędu obrotowego jest zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i jakości. Produkt posiada oznaczenie CE, co potwierdza spełnienie wymogów odpowiednich dyrektyw UE. W przypadku montażu w rozdzielnicach należy stosować się do ogólnych norm dotyczących budowy i bezpieczeństwa rozdzielnic elektrycznych (np. serii IEC/EN 61439), jednak konkretne numery norm dla tego akcesorium nie zostały podane przez producenta.

Zastosowanie

Uchwyt 3VA9487-0GA80 znajduje zastosowanie wszędzie tam, gdzie sterowanie wyłącznikiem kompaktowym odbywa się za pomocą napędu obrotowego umieszczonego w drzwiach rozdzielnicy lub w ścianie bocznej. Zapewnia stabilne podparcie wałka i umożliwia współpracę z dodatkowymi akcesoriami, takimi jak zestaw oświetleniowy czy mechanizmy ryglujące.

• Stabilizacja wałka w napędzie obrotowym zamontowanym w drzwiach rozdzielnicy głównej (RG) lub podrozdzielnicy.
• Zastosowanie w szafach sterowniczych maszyn przemysłowych, gdzie wymagane jest pewne prowadzenie mechanizmu łącznika.
• Zastosowanie w instalacjach wymagających blokowania/ryglowania – uchwyt umożliwia montaż akcesoriów zamykających.
• Wsparcie dla opcjonalnego zestawu oświetleniowego w miejscach o utrudnionej widoczności lub wysokim zapyleniu.

Wskazówki Montażowe

Montaż uchwytu podtrzymującego wałek napędu obrotowego powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od całego układu wyłącznika kompaktowego. Uchwyt mocuje się zgodnie z dokumentacją techniczną wyłącznika 3VA – zaleca się zwrócenie uwagi na właściwe osadzenie wałka i dokręcenie elementów z momentem podanym przez producenta. W przypadku stosowania z zestawem oświetleniowym należy upewnić się, że przewody są poprowadzone bezpiecznie i nie kolidują z ruchomymi częściami mechanizmu.

FAQ

• Czy uchwyt 3VA9487-0GA80 jest kompatybilny z wyłącznikami 3VA1? Według danych producenta uchwyt przeznaczony jest do serii 3VA20–3VA24 oraz 3VA13/14. Dla wyłączników 3VA1 nie podano kompatybilności – zalecamy sprawdzenie w katalogu Siemens lub kontakt z doradcą technicznym.
• Czy zestaw oświetleniowy jest zawarty w dostawie uchwytu? Nie, uchwyt dostarczany jest bez zestawu oświetleniowego. Opcjonalny zestaw oświetleniowy (jeśli dostępny) należy zamówić osobno. Sam uchwyt jest przygotowany do jego montażu.
• Jaki jest stopień ochrony uchwytu po zamontowaniu w drzwiach rozdzielnicy? Stopień ochrony zależy od całej rozdzielnicy i zastosowanych uszczelnień. Sam uchwyt jako akcesorium mechaniczne nie posiada deklarowanego stopnia IP – w typowych warunkach suchych pomieszczeń (IP2X) nie stanowi problemu. W przypadku pyłu lub wilgoci zalecamy stosowanie odpowiednich osłon.
