Uchwyt pod dachówkę L-330 skręcony/skręcany/zaczep, 11.2/Z/S CU | 91103003 Elko-Bis

Alternatywny kod produktu: 11.2/Z/S CU

Opis i Kluczowe Cechy

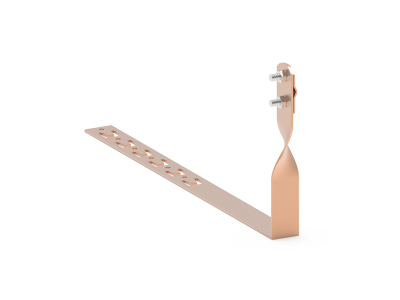

Uchwyt pod dachówkę oznaczony symbolem 91103003 to element instalacji odgromowej i uziemiającej przeznaczony do mocowania przewodów na dachach skośnych pokrytych dachówką. Wykonany z miedzi (CU), o długości 330 mm, w wersji skręcanej ze zintegrowanym zaczepem na przewód o średnicy 11,2 mm (typ 11.2/Z/S). Konstrukcja zapewnia trwałe i bezpieczne połączenie mechaniczne, a materiał gwarantuje odporność na korozję oraz doskonałe przewodnictwo elektryczne.

• Materiał – miedź (CU): wysoka odporność korozyjna i doskonała przewodność elektryczna, kluczowa dla skutecznego odprowadzania prądów piorunowych i potencjału ziemi.
• Długość 330 mm: pozwala na łatwe dostosowanie do typowych rozstawów łat i kontrłat dachowych, ułatwiając montaż na dachówce ceramicznej i betonowej.
• Konstrukcja skręcana: umożliwia szybki i pewny montaż bez potrzeby spawania – wystarczy dokręcić połączenie śrubowe.
• Zaczep na przewód 11,2 mm: dedykowany dla przewodów odgromowych i uziemiających o tej średnicy, zapewnia stabilne mocowanie bez ryzyka poluzowania.
• Łatwość dopasowania do dachówki: profil uchwytu projektowany pod typowe fale dachówek, umożliwia montaż bez naruszania pokrycia.

Zgodność z Normami

Uchwyt został zaprojektowany zgodnie z wytycznymi europejskich norm dotyczących ochrony odgromowej i uziemień. Produkt posiada oznakowanie CE i spełnia wymagania stawiane elementom instalacji odgromowych w budownictwie. Nie podano konkretnych numerów norm w danych producenta – w praktyce stosuje się go zgodnie z zasadami sztuki instalacyjnej (np. PN-EN 62305).

Zastosowanie

Uchwyt L-330 skręcany stosowany jest w instalacjach odgromowych oraz uziemiających na dachach skośnych pokrytych dachówką. Sprawdza się zarówno w budynkach mieszkalnych, jak i przemysłowych.

• Montaż przewodu odgromowego na dachówce ceramicznej lub betonowej – stabilne mocowanie w strefie kalenicy i koszy.
• Prowadzenie przewodu uziemiającego po powierzchni dachu – uchwyt utrzymuje przewód w odpowiedniej odległości od pokrycia.
• Zabezpieczenie przewodu przed przesuwaniem pod wpływem wiatru i śniegu – skręcany zaczep uniemożliwia zmianę położenia.
• Element systemu ochrony odgromowej w obiektach z dachówką – kompatybilny z innymi akcesoriami miedzianymi.

Wskazówki Montażowe

Montaż uchwytu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć wszelkie źródła napięcia – w przypadku instalacji odgromowej oznacza to sprawdzenie braku prądów błądzących. Uchwyt mocuje się na łatach lub kontrłatach dachowych za pomocą śrub przeznaczonych do drewna/metalu (w zależności od konstrukcji). Zaczep na przewód dokręca się momentem zgodnym z dokumentacją producenta (jeśli podano) lub standardowo – na wyczucie, bez nadmiernego przeciążenia. Przekrój przewodu dobierać do normatywnego prądu piorunowego i systemu uziemienia. Po montażu sprawdzić ciągłość połączenia.

FAQ

• Czy uchwyt jest wykonany z miedzi w całości? Tak, cały element (korpus i zaczep) wykonany jest z miedzi (CU).
• Jaka średnica przewodu pasuje do zaczepu? Zaczep przeznaczony jest dla przewodu o średnicy 11,2 mm (oznaczenie 11.2/Z/S). Nie zaleca się stosowania przewodów o innej średnicy bez modyfikacji.
• Czy uchwyt nadaje się na każdy rodzaj dachówki? Konstrukcja L-330 jest przystosowana do typowych dachówek ceramicznych i betonowych o fali zbliżonej do standardu. W przypadku nietypowych profili zaleca się weryfikację dopasowania przed montażem.
