Uchwyt odciągowy do przyłączy GUKp4 4x16-35mm2 | GUKP4 Sicame

Opis i Kluczowe Cechy

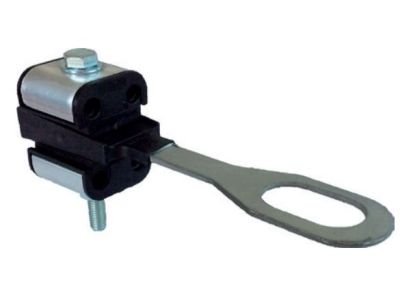

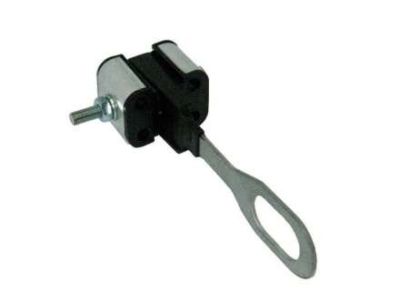

Uchwyt odciągowy GUKp4 marki SICAME to profesjonalne rozwiązanie przeznaczone do trwałego i bezpiecznego mocowania odciągowego izolowanych przewodów elektroenergetycznych typu AsXS(n). Konstrukcja uchwytu została zoptymalizowana pod kątem pracy z wiązkami o przekroju znamionowym od 16 mm² do 35 mm², co zapewnia szerokie spektrum zastosowań w nowoczesnych sieciach niskiego napięcia. Kluczowym elementem konstrukcyjnym są kliny wykonane z poliamidu wzmocnionego włóknem szklanym, co gwarantuje wyjątkową odporność na zmienne warunki klimatyczne, starzenie oraz destrukcyjne działanie promieniowania UV.

• Wytrzymałość materiałowa: Zaczep wykonany ze stali ocynkowanej ogniowo zapewnia najwyższą ochronę antykorozyjną, niezbędną w trudnych warunkach napowietrznych.
• Innowacyjna budowa: Obejma oraz podkładka poziomująca zostały odlane z wysokiej jakości stopu aluminium odpornego na korozję, co redukuje masę własną elementu przy zachowaniu wysokiej sztywności mechanicznej.
• Pewność zacisku: System klinowy pozwala na równomierne rozłożenie sił nacisku na izolację przewodu, eliminując ryzyko jej uszkodzenia przy jednoczesnym zapewnieniu maksymalnej siły trzymania.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu do napowietrznych linii elektroenergetycznych niskiego napięcia. Zastosowane materiały, takie jak stal ocynkowana ogniowo oraz poliamid z włóknem szklanym, spełniają wymagania w zakresie odporności na korozję chemiczną i elektrochemiczną oraz wytrzymałości dielektrycznej. Dzięki temu uchwyt GUKp4 gwarantuje długoletnią, bezawaryjną eksploatację w polskim systemie elektroenergetycznym.

Zastosowanie

Uchwyt odciągowy GUKp4 znajduje szerokie zastosowanie w budowie i modernizacji infrastruktury energetycznej. Jest dedykowany przede wszystkim do:

• Budowy przyłączy napowietrznych do budynków mieszkalnych i przemysłowych przy użyciu przewodów izolowanych 4-żyłowych.
• Podwieszania i napinania przewodów zasilających systemy oświetlenia ulicznego oraz parkowego.
• Realizacji odgałęzień linii magistralnych, gdzie wymagane jest pewne zakotwienie przewodu na konstrukcjach wsporczych.
• Pracy w trudnych warunkach środowiskowych, w tym w strefach o dużym zasoleniu lub zanieczyszczeniu przemysłowym.

Wskazówki Montażowe

Prawidłowy montaż uchwytu GUKp4 jest kluczowy dla zachowania parametrów mechanicznych linii. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie przewodu: Przed umieszczeniem wiązki w uchwycie należy upewnić się, że izolacja przewodu AsXS(n) jest czysta i wolna od uszkodzeń mechanicznych.
• Pozycjonowanie klinów: Przewody powinny być równomiernie ułożone w kanałach klinów plastikowych, aby uniknąć punktowych spiętrzeń naprężeń.
• Naciąg: Po zamocowaniu zaczepu na haku ściennym lub słupowym, należy dokonać naciągu przewodu zgodnie z tabelą zwisów dla danej temperatury otoczenia.
• Narzędzia: Montaż nie wymaga specjalistycznych narzędzi hydraulicznych, jednak zaleca się stosowanie standardowych kluczy monterskich do stabilizacji obejmy.

FAQ

1. Czy uchwyt GUKp4 może być stosowany z przewodami o przekroju 10 mm²?
Producent określa zakres pracy uchwytu od 16 mm² do 35 mm². Stosowanie przewodów o mniejszym przekroju może nie zapewnić wymaganej siły trzymania w systemie klinowym.

2. Czy elementy plastikowe nie skruszeją pod wpływem słońca?
Nie, poliamid użyty w uchwytach SICAME jest wzmocniony włóknem szklanym i zawiera stabilizatory UV, co czyni go w pełni odpornym na degradację słoneczną przez cały okres eksploatacji linii.

3. Czy zaczep stalowy wymaga dodatkowego malowania konserwacyjnego?
Nie ma takiej potrzeby. Cynkowanie ogniowe tworzy trwałą powłokę ochronną, która jest znacznie bardziej odporna na korozję niż standardowe powłoki malarskie.
