Uchwyt na 3 bloki, styki1NO, 1NO, zacisk śrubowy, SIRIUS ACT | 3SU1500-1AA10-1NA0 Siemens

Alternatywny kod produktu: 3SU15001AA101NA0

Opis i Kluczowe Cechy

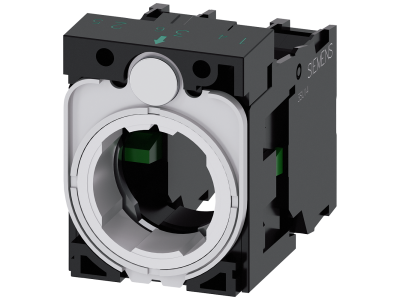

Uchwyt na 3 bloki SIRIUS ACT o symbolu 3SU1500-1AA10-1NA0 (Siemens) to element modułowego systemu przycisków i lampek sterowniczych. Przeznaczony do montażu w płycie czołowej, umożliwia zainstalowanie do trzech bloków funkcyjnych. W zestawie znajdują się dwa styki normalnie otwarte (1NO) z zaciskiem śrubowym, co pozwala na bezpośrednie wykorzystanie w obwodach sterowania. Uchwyt zapewnia stabilne mocowanie i łatwą integrację z pozostałymi komponentami systemu SIRIUS ACT.

• Liczba bloków funkcyjnych: Uchwyt mieści do 3 bloków, co pozwala na elastyczną konfigurację przycisków, przełączników lub lampek w jednym otworze montażowym.
• Zestaw styków: W komplecie dwa styki 1NO (normalnie otwarte) z zaciskiem śrubowym – umożliwiają podłączenie przewodów bez użycia specjalistycznych narzędzi i zapewniają pewne połączenie.
• Kompatybilność systemowa: Zaprojektowany do pracy w ramach systemu SIRIUS ACT, gwarantuje pełną zgodność mechaniczną i elektryczną z pozostałymi elementami (przyciski, lampki, bloki LED).
• Montaż w płycie czołowej: Uchwyt montowany jest od tyłu płyty czołowej przy użyciu standardowego narzędzia, co ułatwia instalację i demontaż.
• Zacisk śrubowy: Zastosowanie zacisku śrubowego umożliwia pewne i trwałe podłączenie przewodów o przekroju dobranym do obciążenia, bez ryzyka poluzowania się wibracjami.

Zgodność z Normami

Komponenty systemu SIRIUS ACT są zgodne z obowiązującymi normami europejskimi oraz posiadają certyfikat CE. Urządzenie przeznaczone jest do stosowania w instalacjach niskiego napięcia zgodnie z wymaganiami dyrektyw Unii Europejskiej.

Zastosowanie

Uchwyt z zestawem styków 1NO znajduje zastosowanie w różnorodnych układach sterowania i sygnalizacji w automatyce przemysłowej i budynkowej.

• Sterowanie odbiornikami – przyciski zwierające (1NO) do załączania oświetlenia, wentylacji, pomp i innych urządzeń.
• Wysyłanie impulsów do styczników, przekaźników lub sterowników PLC – każdy styk 1NO może być wykorzystany jako wejście cyfrowe.
• Sygnalizacja stanów pracy – w połączeniu z lampkami sterowniczymi SIRIUS ACT (sprzedawanymi osobno) tworzy kompleksowe pulpity operatorskie.
• Automatyka budynkowa – sterowanie roletami, bramami, systemami HVAC w szafach sterowniczych.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Uchwyt mocuje się na płycie czołowej za pomocą standardowego narzędzia (moment dokręcania zgodnie z instrukcją przewodnika). Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia – zalecamy zgodność z normami dotyczącymi przekrojów minimalnych. W przypadku korzystania z bloków styków, przestrzegaj maksymalnych wartości prądu i napięcia podanych w ich dokumentacji technicznej.

FAQ

• Czy uchwyt zawiera podświetlenie LED? Uchwyt jako element mechaniczny nie zawiera podświetlenia. Do sygnalizacji świetlnej należy zastosować dedykowane lampki sterownicze z blokami LED z systemu SIRIUS ACT.
• Jaki stopień ochrony IP ma ten uchwyt? Stopień ochrony uchwytu zależy od zastosowanej płyty czołowej i uszczelnienia. Standardowo dla aparatury montowanej w rozdzielnicach przyjmuje się co najmniej IP20. Szczegółowe informacje znajdują się w karcie katalogowej całego zestawu.

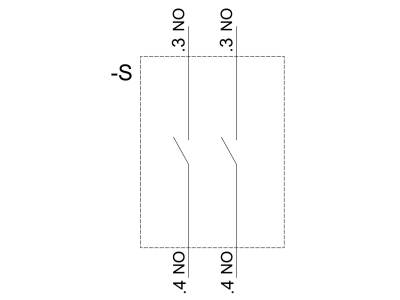

• Jaki jest tryb pracy styków? W zestawie znajdują się dwa styki normalnie otwarte (1NO). W połączeniu z przyciskiem sterowniczym systemu SIRIUS ACT działają one jako zestyk zwierający z samopowrotem – po naciśnięciu obwód zwierany jest, a po zwolnieniu wraca do stanu rozwarcia.
